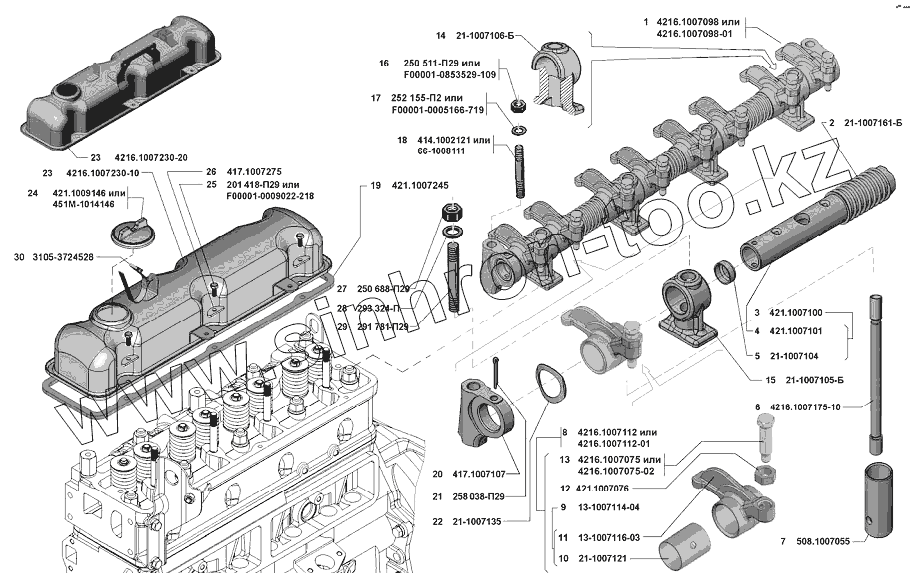

Каталог запасных частей к технике: УМЗ-42164 (Евро 4). Штанги, толкатели и крышка коромысел
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
16
17
17
18
18
19
20
21
22
23
23
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4216.1007098-01 | Ось с коромыслами и стойками в сборе | |
| 1 | 4216.1007098 | Ось с коромыслами и стойками в сборе | |
| 2 | 21-1007161-Б | Пружина распорная коромысел клапанов | |
| 3 | 421.1007100 | Ось коpомысел с заглушками в сбоpе | |
| 4 | 421.1007101 | Ось коpомысел клапанов | |
| 5 | 21-1007104 | Заглушка | |
| 6 | 4216.1007175-10 | Штанга толкателя клапана в сборе | |
| 7 | 508.1007055 | Толкатель клапана | |
| 8 | 4216.1007112 | Коромысло клапана с регулировочным винтом в сборе | |
| 8 | 4216.1007112-01 | Коромысло клапана с регулировочным винтом в сборе | |
| 9 | 13-1007114-04 | Коромысло клапана с втулкой в сборе | |
| 10 | 21-1007121 | Втулка коромысла | |
| 11 | 13-1007116-03 | Коромысло клапана | |
| 12 | 421.1007076 | Гайка регулировочного винта толкателя клапана | |
| 13 | 4216.1007075 | Винт регулировочный клапана | |
| 13 | 4216.1007075-02 | Винт регулировочный клапана | |
| 14 | 21-1007106-Б | Стойка оси коромысел четвертая | |
| 15 | 21-1007105-Б | Стойка оси коромысел | |
| 16 | F00001-0853529-109 | Гайка М8х1-6Н | |
| 16 | 250511-П29 | Гайка М8х1–6Н | |
| 17 | 252155-П2 | Шайба 8Л пружинная | |
| 17 | F00001-0005166-719 | Шайба 8 | |
| 18 | 414.1002121 | Шпилька М8х1х57 | |
| 18 | 66-1008111 | Шпилька М8х1х57 | |
| 19 | 421.1007245 | Прокладка крышки коромысел | |
| 20 | 417.1007107 | Стойка оси коромысел первая | |
| 21 | 258038-П29 | Шплинт 3,2х16 | |
| 22 | 21-1007135 | Шайба пружинная оси коромысел | |
| 23 | 4216.1007230-10 | Крышка коромысел в сборе | |
| 23 | 4216.1007230-20 | Крышка коромысел в сборе | |
| 24 | 421.1009146 | Кpышка маслоналивного патpубка | |
| 25 | 201418-П29 | Болт М6х16 | |
| 25 | F00001-0009022-218 | Болт М6х16 | |
| 26 | 417.1007275 | Пластина болтов крепления крышки коромысел | |
| 27 | 250688-П29 | Гайка М10х1 | |
| 28 | 293324-П | Шайба 11 специальная | |
| 29 | 291781-П29 | Шпилька 2М10х1х65 | |
| 30 | 3105-3724528 | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
