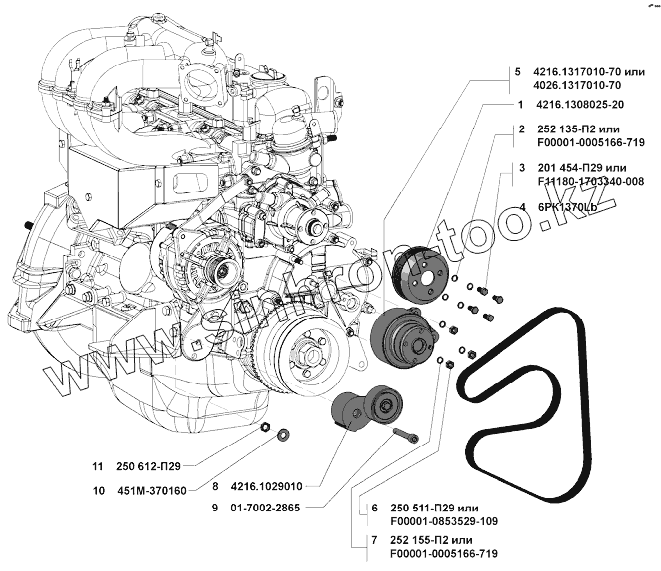

Каталог запасных частей к технике: УМЗ-42164 (Евро 4). Привод водяного насоса и вентилятора
1
2
2
3
3
4
5
5
6
6
7
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4216.1308025-20 | Шкив водяного насоса | |
| 2 | 252135-П2 | Шайба 8Т пружинная | |
| 2 | F00001-0005166-719 | Шайба 8 | |
| 3 | 201454-П29 | Болт М8-6gх16 | |
| 3 | F11180-1703340-008 | Болт М8-6gх16 | |
| 4 | 6РК1370Lb | Ремень поликлиновой | |
| 5 | 4216.1317010-70 | Муфта электромагнитная | |
| 5 | 4026.1317010-70 | Муфта электромагнитная | |
| 6 | 250511-П29 | Гайка М8х1–6Н | |
| 6 | F00001-0853529-109 | Гайка М8х1-6Н | |
| 7 | 252155-П2 | Шайба 8Л пружинная | |
| 7 | F00001-0005166-719 | Шайба 8 | |
| 8 | 4216.1029010 | Натяжитель автоматический | |
| 9 | 01-7002-2865 | Винт М10 с внутренним шестигранником | |
| 10 | 451М-3701060 | Шайба 10,5 | |
| 11 | 250612-П29 | Гайка М10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
