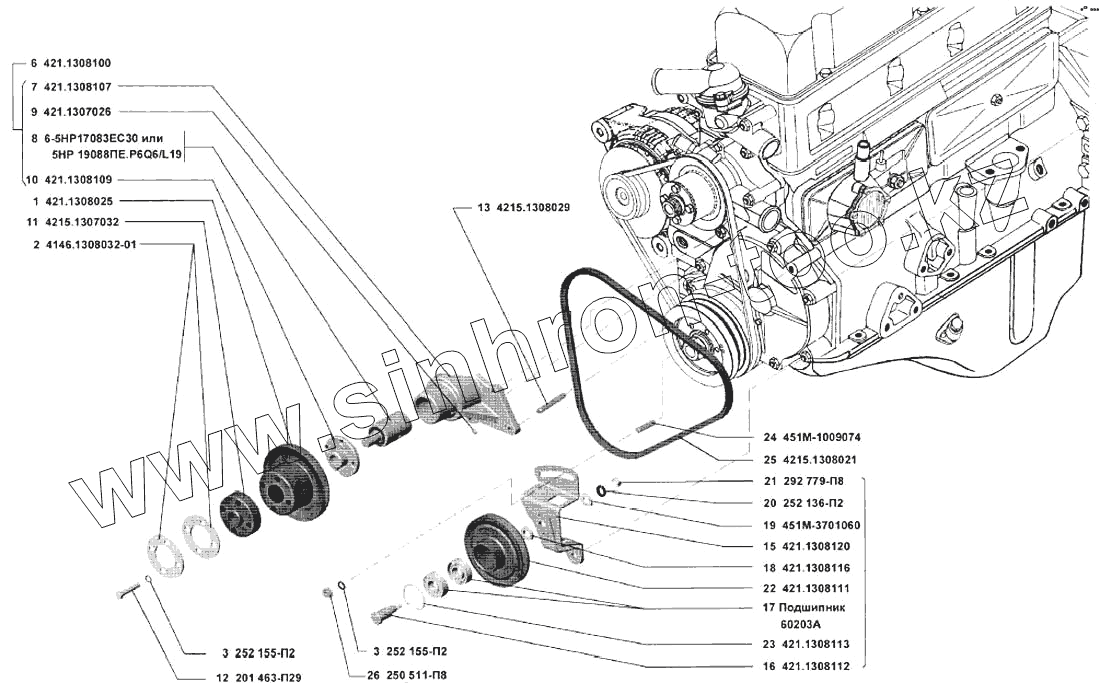

Каталог запасных частей к технике: УМЗ-4215. Привод водяного насоса
1
2
3
3
6
7
8
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 421.1308025 | Шкив водяного насоса | |
| 2 | 4146.1308032-01 | Шайба вентилятора | |
| 3 | 252155-П2 | Шайба 8Л пружинная | |
| 3 | 252155-П2 | Шайба 8Л пружинная | |
| 6 | 421.1308100 | Ступица шкива вентилятора | |
| 7 | 421.1308107 | Фланец упорный | |
| 8 | 5НР19088ПЕ.6Q6/L19 | Подшипник качения | |
| 8 | 6-5НР17124ЕС30 | Подшипник шарико-роликовый радиальный | |
| 9 | 421.1307026 | Фиксатор подшипника водяного насоса | |
| 10 | 421.1308109 | Втулка | |
| 11 | 421.1307032-03 | Крыльчатка насоса в сборе | |
| 12 | 201463-П29 | Болт М8х38 | |
| 13 | 4215.1308029 | Шкив привода вентилятора в сборе | |
| 15 | 421.1308120 | Опора натяжная | |
| 16 | 421.1308112 | Ролик | |
| 17 | 60203-А | Подшипник | |
| 18 | 421.1308116 | Ось шкива | |
| 19 | 451М-3701060 | Шайба 10,5 | |
| 20 | 252136-П2 | Шайба 10 ОТ пружинная | |
| 21 | 292779-П8 | Гайка М10х1 | |
| 22 | 421.1308111 | Шкив | |
| 23 | 421.1308113 | Ползун | |
| 24 | 451М-1009074 | Шпилька М8х1х15 | |
| 25 | 4215.1308021 | Ремень | |
| 26 | 250511-П8 | Гайка М8х1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
