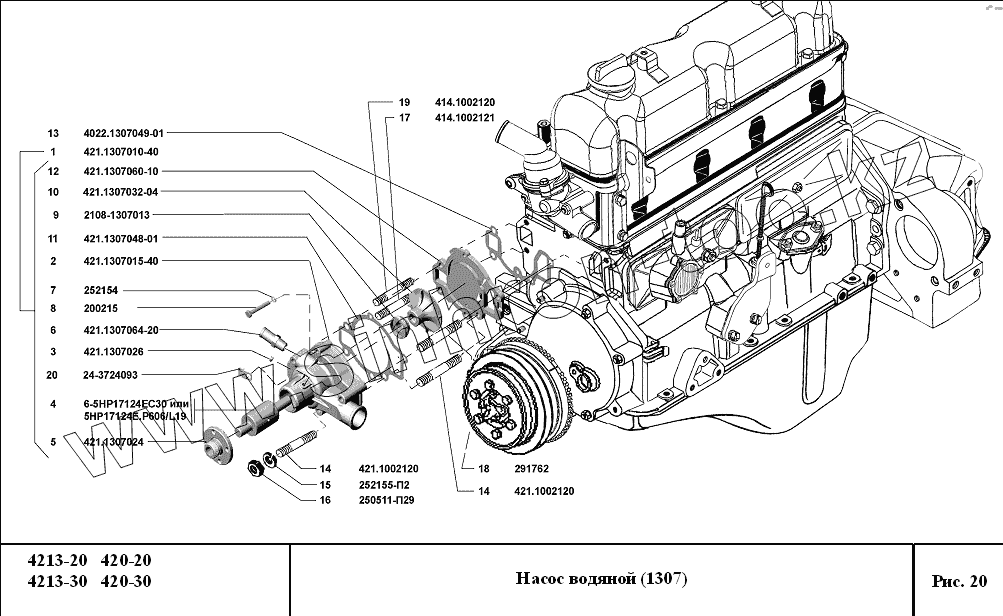

Каталог запасных частей к технике: УМЗ-4213, 420. Насос водяной
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 421.1307010-40 | Насос водяной в сборе | |
| 2 | 421.1307015-40 | Корпус водяного насоса | |
| 3 | 421.1307026 | Фиксатор подшипника водяного насоса | |
| 4 | 6-5НР17124ЕС30 | Подшипник шарико-роликовый радиальный | |
| 4 | 5НР17124Е.Р606/L19 | Подшипник шарико-роликовый радиальный специальный | |
| 5 | 421.1307024 | Ступица водяного насоса | |
| 6 | 421.1307064-20 | Штуцер отопителя | |
| 7 | 252154 | Шайба 6Л пружинная | |
| 8 | 200215 | Болт М6-6gx40 | |
| 9 | 2108-1307013 | Сальник насоса | |
| 10 | 421.1307032-04 | Крыльчатка водяного насоса в сборе | |
| 11 | 421.1307048-01 | Прокладка корпуса водяного насоса | |
| 12 | 421.1307060-10 | Крышка корпуса насоса | |
| 13 | 4022.1307049-01 | Прокладка насоса | |
| 14 | 421.1002120 | Шпилька М8х1х54 | |
| 15 | 252155-П2 | Шайба 8Л пружинная | |
| 16 | 250511-П29 | Гайка М8х1–6Н | |
| 17 | 414.1002121 | Шпилька М8х1х57 | |
| 18 | 291762 | Шпилька М8х1,25х75 | |
| 19 | 414.1002120 | Шпилька М8х1х47 | |
| 20 | 24-3724093 | Скоба крепления проводов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
