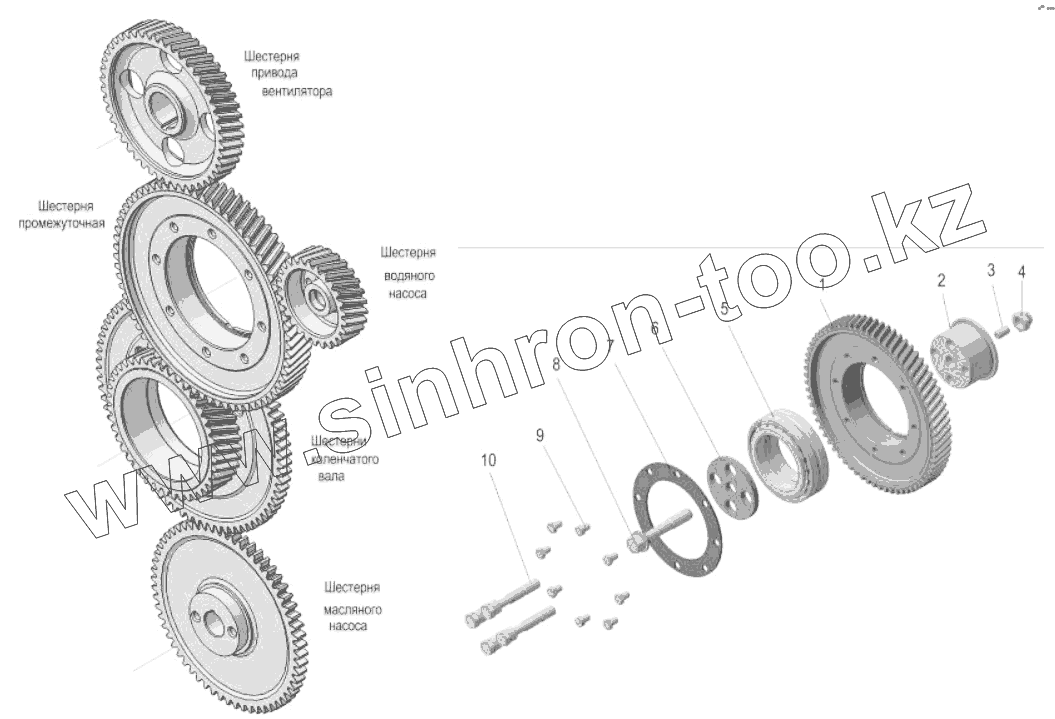

Каталог запасных частей к технике: ТМЗ-8525.10. Привод агрегатов, передний торец. Шестерня промежуточная
1
1
2
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 849.1029100 | Шестерня промежуточная в сборе | |
| 1 | 849.1029104 | Шестерня промежуточная | |
| 2 | 850.1029083 | Ось промежуточной шестерни со втулкой установочной в сборе | |
| 2 | 850.1029084 | Ось промежуточной шестерни | |
| 3 | 849.1029254 | Втулка установочная | |
| 4 | 312104-П2 | Гайка М14х1,5 | |
| 5 | 4624535358 | Подшипник 97814-У | |
| 6 | 850.1029347 | Шайба упорная | |
| 7 | 850.1029078 | Фланец | |
| 8 | 850.1005062 | Болт | |
| 9 | 201452-П2 | Болт М8х12 | |
| 10 | 310119-П2 | Болт М12х1,25х68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
