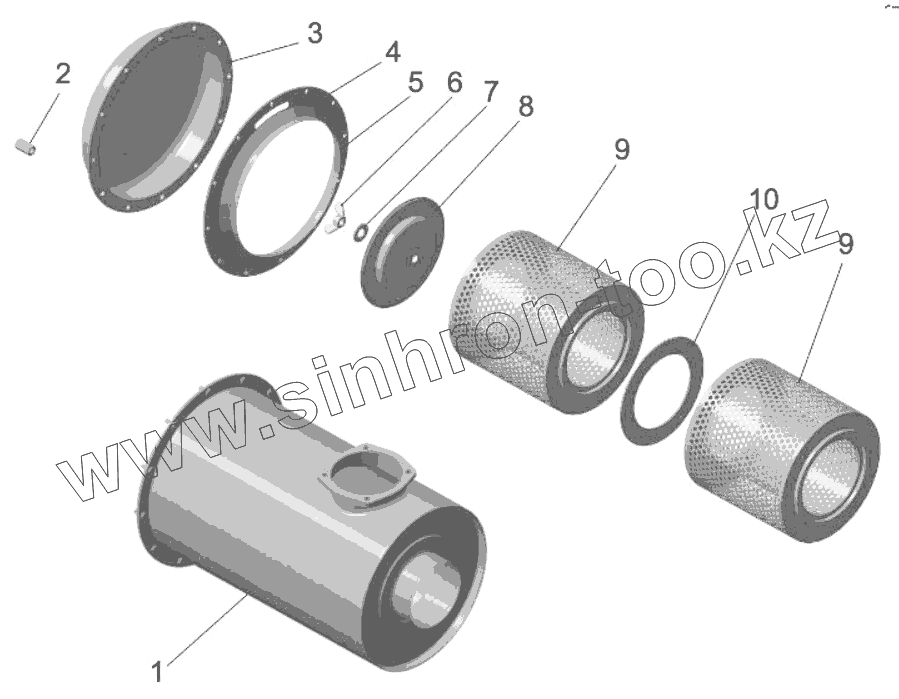

Каталог запасных частей к технике: ТМЗ-8525.10. Фильтр воздушный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
Позиция на иллюстрации Заводской номер детали Название детали
8421.1109010 8421.1109010 Фильтр воздушный в сборе
1 8421.1109048 Корпус воздушного фильтра
2 8421.1109458 Гайка М8
3 8421.1109436 Корпус бункера
4 8421.1109030 Прокладка бункера
5 8421.1109442 Направляющая бункера
6 8421.1109576 Гайка фильтрующего элемента
7 8421.1109577 Кольцо уплотнительное
8 8421.1109099 Держатель фильтрующего элемента
9 8421.1109080 Элемент фильтрующий в сборе
10 8421.1109544 Проставка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
