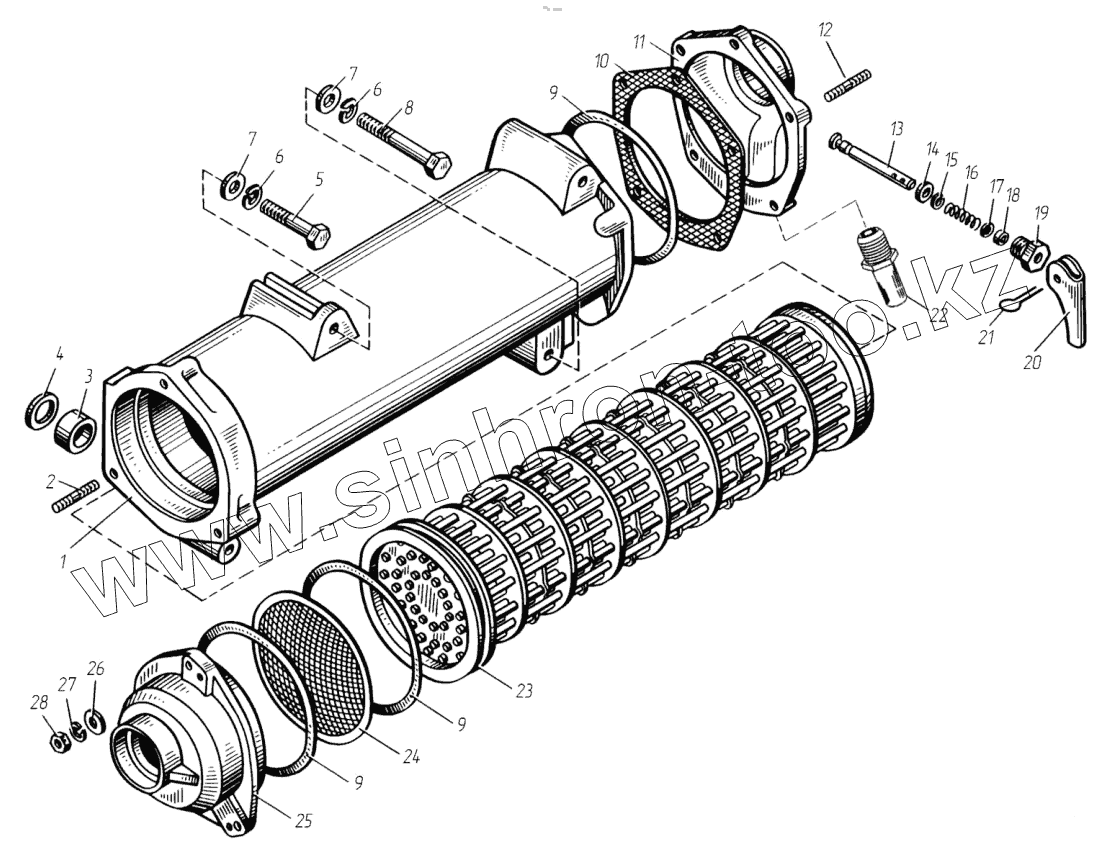

Каталог запасных частей к технике: ТМЗ-8481.10. Радиатор водомасляный и краник сливной
1
2
3
4
5
6
6
7
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8424.1013620 | 8424.1013620 | Корпус масляного радиатора (в сборе) | |
| 842.1013708-01 | 842.1013708-01 | Крышка масляного радиатора задняя со сливным краном (в сборе) | |
| 842.1013600-12 | 842.1013600-12 | Радиатор водомасляный | |
| 1 | 842.1013622 | Корпус масляного радиатора | |
| 2 | 8424.1013696 | Шпилька М8х(1,25-3n/1-g)х35 | |
| 3 | 840.1013630 | Втулка | |
| 4 | 8423.1013150 | Кольцо | |
| 5 | 200407-П29 | Болт М12х1,25-6gх110 | |
| 6 | 252137-П2 | Шайба 12.ОТ | |
| 7 | 252007-П29 | Шайба 12 | |
| 8 | 200411-П29 | Болт 12х1,25-6gх140 | |
| 9 | 8423.1013308 | Кольцо 130-140-46-2, Тер10 | |
| 10 | 842.1013712 | Прокладка | |
| 11 | 842.1013710 | Крышка масляного радиатора задняя | |
| 12 | 216527-П29 | Шпилька М8х(1,25-3n)/1-6g)х25 | |
| 13 | 240-1305032 | Стержень крана | |
| 14 | 240-1305025 | Клапан крана (в сборе) | |
| 15 | 240-1305044 | Кольцо запарное | |
| 16 | 240-1305030-Б | Пружина сливного крана | |
| 17 | 252004-П29 | Шайба 6 | |
| 18 | 240-1305036 | Кольцо уплотнительное | |
| 19 | 240-1305041 | Гайка нажимная крана | |
| 20 | 842.1305028-01 | Рычаг | |
| 21 | 258039-П29 | Шплинт 3,2х20.016 | |
| 22 | 842.1013714-02 | Штуцер | |
| 23 | 841.1013650-02 | Элемент охлаждающий | |
| 24 | 842.1013700 | Сетка защитная (в сборе) | |
| 25 | 841.1013694 | Крышка передняя | |
| 26 | 252005-П29 | Шайба 8 | |
| 27 | 252135-П2 | Шайба 8.Т | |
| 28 | 250511-П29 | Гайка М8х1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
