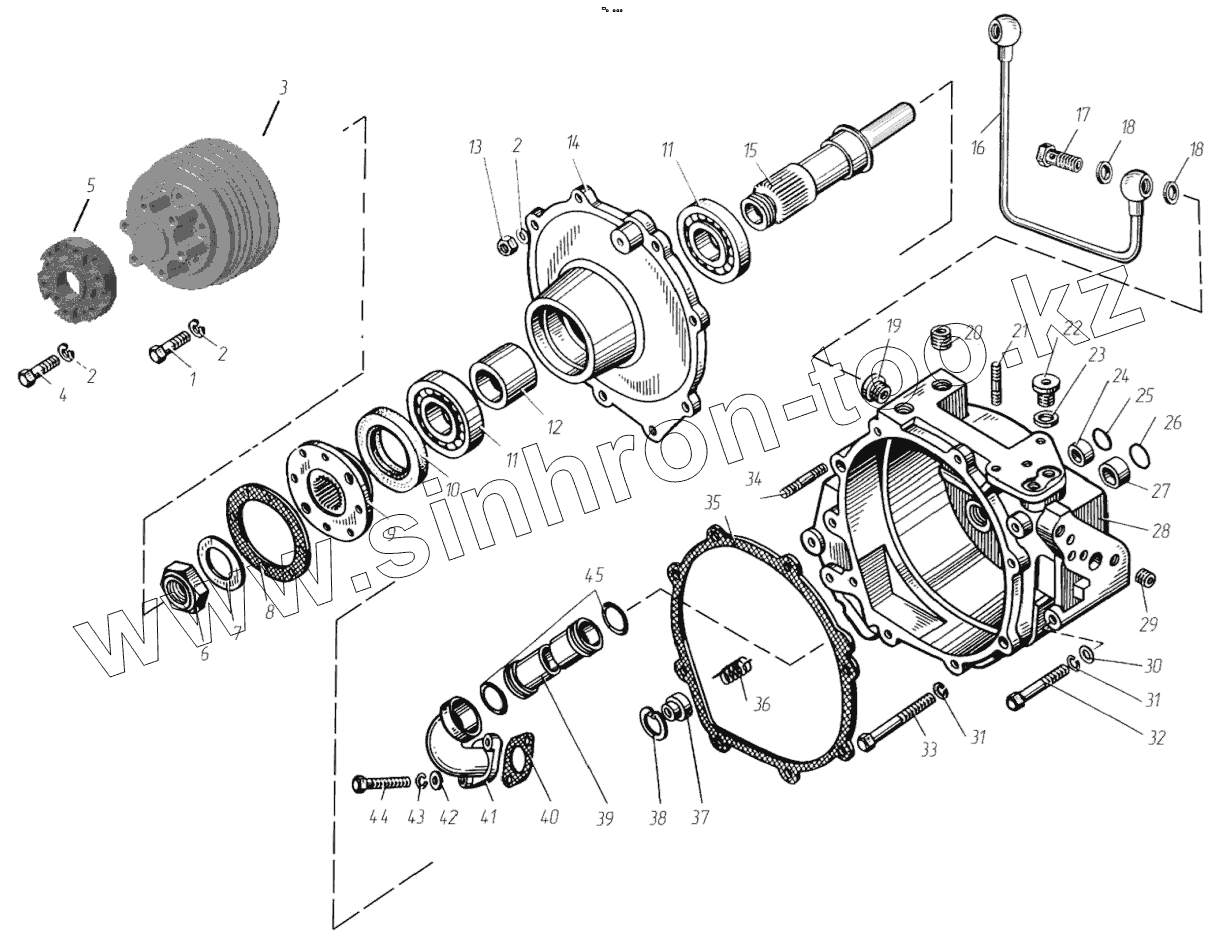

Каталог запасных частей к технике: ТМЗ-8481.10. Привод вентилятора с вязкостной муфтой
1
2
2
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8481.1318010-30 | 8481.1318010-30 | Привод вентилятора | |
| 841.1318088 | 841.1318088 | Корпус-кронштейн со шпильками и ввертышами | |
| 8481.1318008-30 | 8481.1318008-30 | Привод вентилятора с натяжным приспособлением | |
| 841.1318074 | 841.1318074 | Корпус подшипников со шпилькой (в сборе) | |
| 8483.1318008 | 8483.1318008 | Привод вентилятора с натяжным приспособлением | |
| 8483.1318010 | 8483.1318010 | Привод вентилятора | |
| 1 | 201680-П29 | Болт М10х1,25х35 | |
| 2 | 252136-П2 | Шайба 10.ОТ | |
| 3 | 8481.1318176-21 | Шкив привода вентилятора | |
| 3 | 8483.1318176 | Шкив привода гидромуфты | |
| 4 | 201678-П29 | Болт М10х1,25х30 | |
| 5 | 8481.1308653 | Проставка вентилятора | |
| 6 | 311449-П29 | Гайка М39х2-6H | |
| 7 | 312332-П2 | Шайба 40 | |
| 8 | 841.1318182-10 | Прокладка шкива | |
| 9 | 841.1318178-10 | Ступица шкива | |
| 10 | 49 045 425 | Манжета | |
| 11 | 6-209А | Подшипник ГОСТ 8338-75 | |
| 12 | 8424.1318036 | Втулка распорная | |
| 13 | 250 517-П29 | Гайка | |
| 14 | 841.1318075 | Корпус подшипников | |
| 15 | 8424.1318030-01 | Вал | |
| 16 | 8424.1318150 | Трубка подвода масла привода генератора (в сборе) | |
| 17 | 310122-П29 | Болт М10х1х22 | |
| 18 | 312482-П34 | Шайба 10 | |
| 19 | 316603-П29 | Ввертыш М10х1-6Н-М16х1,5-6gх20,5 | |
| 20 | 316620-П29 | Ввертыш М10х1,25-6Н-М16х1,5-3nх18 | |
| 21 | 216553-П29 | Шпилька М10х1,5х1,25х25 | |
| 22 | 316106-П29 | Пробка М14х1,5-6g | |
| 23 | 312326-П | Прокладка 14х19х1,5 | |
| 24 | 841.1318290 | Втулка | |
| 25 | 25 3111 2066 | Кольцо 018-022-25-2-1 | |
| 26 | 8423.1013149-01 | Кольцо | |
| 27 | 841.1318292 | Втулка | |
| 28 | 841.1318090 | Корпус-кронштейн гидромуфты | |
| 29 | 316601-П29 | Ввертыш М10х1,25-6H-М16х1,5-3nх16 | |
| 30 | 252007-П29 | Шайба 12 | |
| 31 | 252137-П2 | Шайба 12.ОТ | |
| 32 | 200404-П29 | Болт М12х1,25-6gх95 | |
| 33 | 200412-П29 | Болт М12х1,25х140 | |
| 34 | 216554-П29 | Шпилька М10х(1,5-3n/1,25-6g)х28 | |
| 35 | 841.1318078 | Прокладка корпуса подшипников гидромуфты | |
| 36 | 841.1318100 | Пружина | |
| 37 | 841.1318098 | Уплотнитель | |
| 38 | 841.1318097 | Кольцо запорное | |
| 39 | 841.1318130-03 | Трубка сливная | |
| 40 | 201-1306075-А | Прокладка патрубка | |
| 41 | 841.1318196 | Патрубок сливной | |
| 42 | 252005-П29 | Шайба 8 | |
| 43 | 252135-П2 | Шайба 8.Т | |
| 44 | 201469-П29 | Болт М8х1,25х55 | |
| 45 | 841.1318131 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
