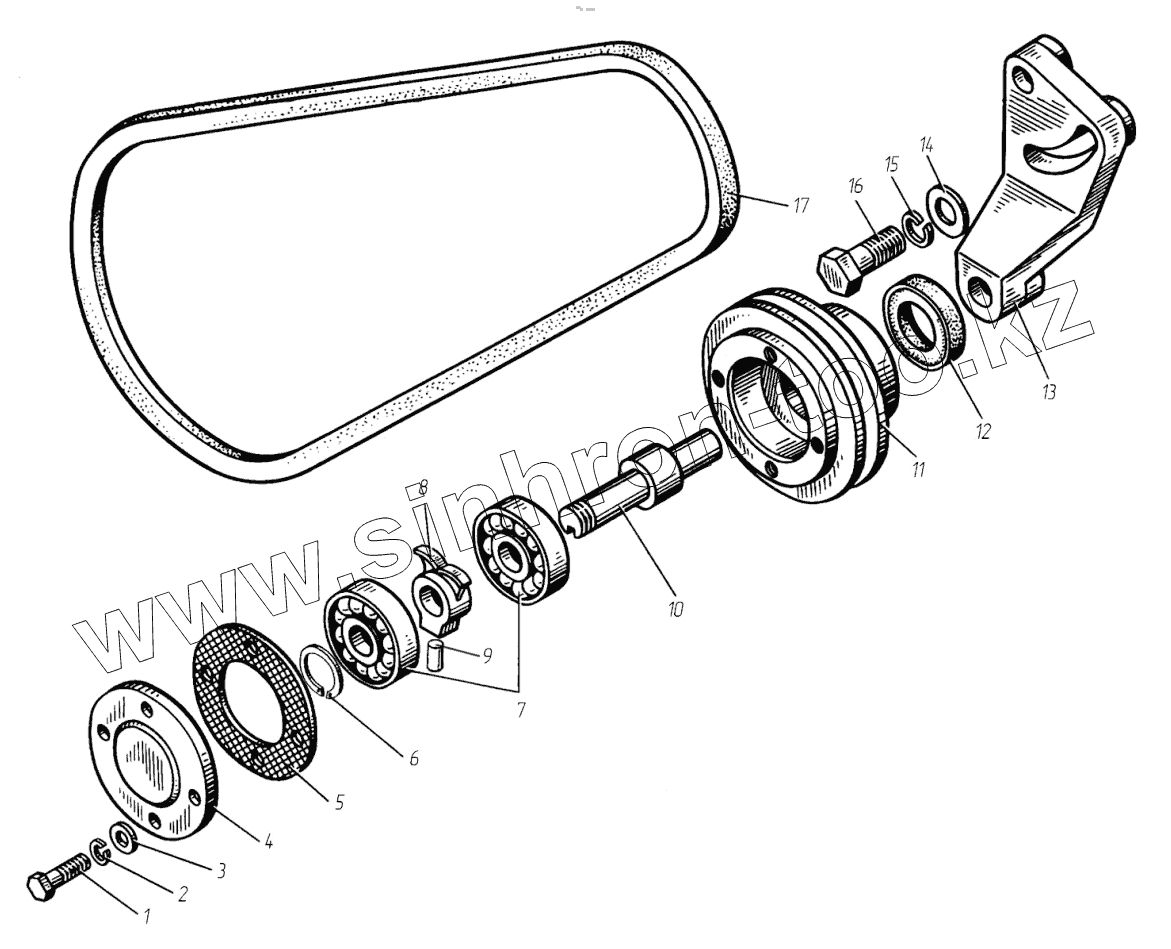

Каталог запасных частей к технике: ТМЗ-8481.10. Натяжное устройство
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 840.1307320 | 840.1307320 | Маслоразбрызгиватель (в сборе) | |
| 842.1307155 | 842.1307155 | Натяжное устройство (в сборе) | |
| 842.1307204 | 842.1307204 | Кронштейн натяжного устройства (в сборе) | |
| 1 | 201420-П29 | Болт М6-6gх20 | |
| 2 | 252134-П2 | Шайба 6.Т | |
| 3 | 252004-П29 | Шайба 6 | |
| 4 | 841.1307194 | Крышка шкива натяжного устройства | |
| 5 | 841.1307159 | Прокладка крышки | |
| 6 | 840.1307165 | Кольцо Б17 | |
| 7 | 7.0004 | Подшипник | |
| 8 | 840.1307322 | Маслоразбрызгиватель натяжного устройства | |
| 9 | 258611-П2 | Штифт 4С3х10.06 | |
| 10 | 841.1307184 | Ось шкива натяжного устройства | |
| 11 | 841.1307180 | Шкив натяжного устройства | |
| 12 | 7.0003 | Манжета | |
| 13 | 842.1307206 | Кронштейн натяжного устройства | |
| 14 | 312696-П29 | Шайба 10х28х3 | |
| 15 | 252136-П2 | Шайба 10.ОТ | |
| 16 | 201682-П29 | Болт М10х1,25х40 | |
| 17 | 25 6411 1148 | Ремень | |
| 17 | 25 6421 1118 | Ремень зубчатый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
