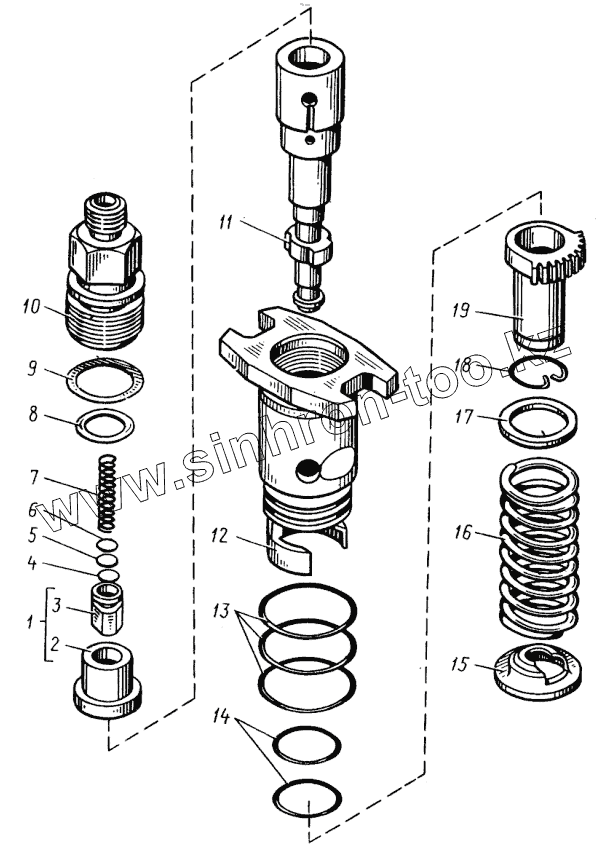

Каталог запасных частей к технике: ТМЗ-8481.10-04. Секция топливного насоса высокого давления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17.1111130 | 17.1111130 | Секция топливного насоса (в сборе) | |
| 1 | 17.1111220 | Клапан нагнетательный (в сборе) | |
| 2 | 17.1111226 | Седло нагнетательного клапана | |
| 3 | 421.1111224 | Клапан нагнетательный | |
| 4 | 42.1111230 | Упор пружины клапана | |
| 5 | 42.1111239 | Прокладка регулировочная | |
| 6 | 42.1111237 | Прокладка регулировочная | |
| 7 | 42.1111228-01 | Пружина нагнетательного клапана | |
| 8 | 42.1111257 | Прокладка штуцера | |
| 9 | 25 3111 3073 | Кольцо | |
| 10 | 17.1111256 | Штуцер топливный высокого давления | |
| 11 | 17.1111150 | Пара плунжерная | |
| 12 | 17.1111132 | Корпус секции со штифтом | |
| 13 | 25 3111 2081 | Кольцо | |
| 14 | 25 3111 2069 | Кольцо | |
| 15 | 42.1111135 | Тарелка пружины толкателя нижняя | |
| 16 | 17.1111138 | Пружина толкателя | |
| 17 | 42.1111134 | Тарелка пружины толкателя верхняя | |
| 18 | 42.1111176 | Кольцо пружинное | |
| 19 | 17.1111174 | Втулка поворотная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
