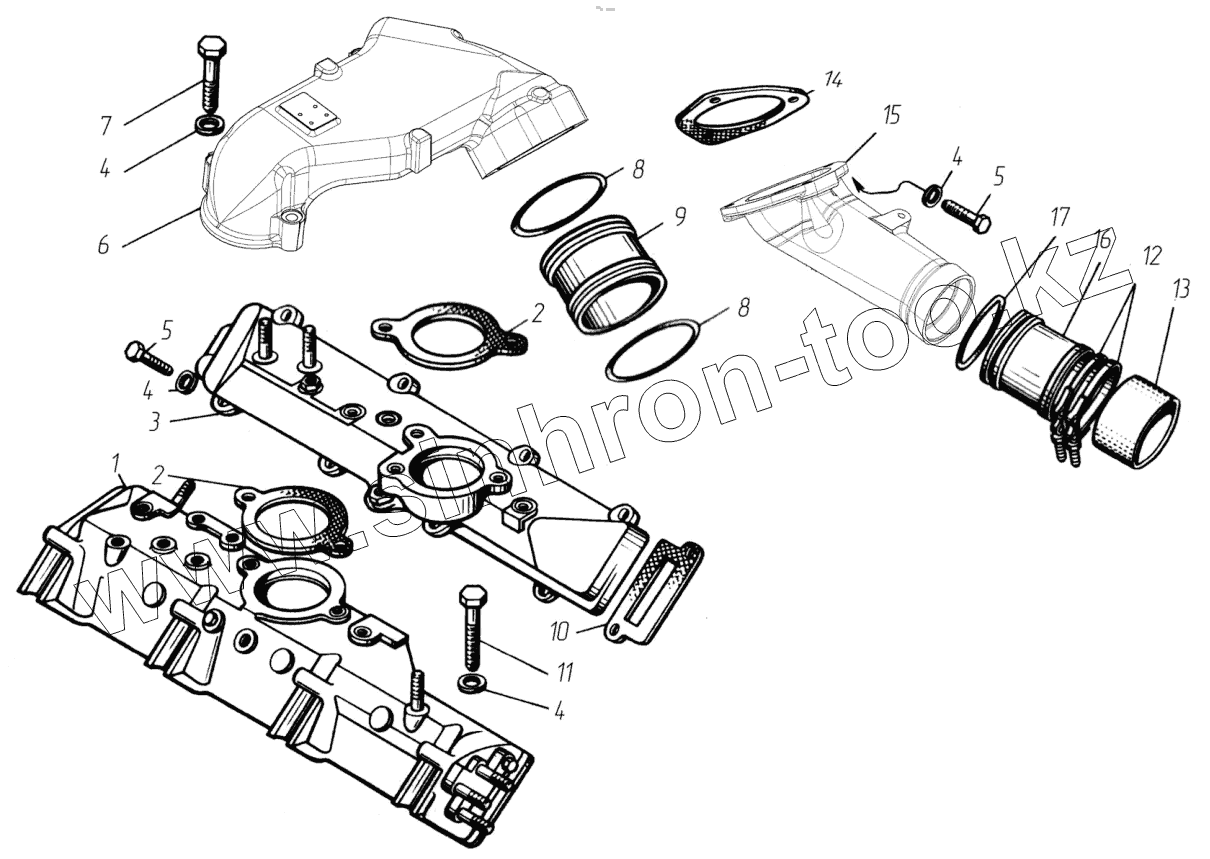

Каталог запасных частей к технике: ТМЗ-8481.10-02. Впускные коллекторы
1
2
2
3
4
4
4
4
5
5
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8423.1115014-13 | Коллектор впускной левый | |
| 2 | 8424.1115036 | Прокладка патрубка | |
| 3 | 842.1115012-10 | Коллектор впускной правый в сборе | |
| 4 | 252006-П29 | Шайба 10 | |
| 5 | 201680-П29 | Болт М10х1,25х35 | |
| 6 | 8522.1115032-01 | Патрубок соединительный | |
| 6 | 8522.1115032-03 | Патрубок соединительный | |
| 6 | 842.1115032-13 | Патрубок соединительный | |
| 7 | 201688-П29 | Болт М10х1,25х60 | |
| 8 | 8.9598 | Кольцо уплотнительное | |
| 9 | 8424.1115158-03 | Втулка | |
| 10 | 840.1115026-02 | Прокладка впускного коллектора | |
| 11 | 45 9328 1097 | Болт | |
| 12 | 288 711 | Хомут | |
| 13 | 8424.1115048-01 | Рукав | |
| 14 | 842.1115154 | Прокладка | |
| 15 | 8481.1115128 | Патрубок подводящий | |
| 16 | 8481.1115158 | Втулка | |
| 17 | 25 3111 6181 | Кольцо |
