Каталог запасных частей к технике: ТМЗ-8481.10-02. Привод агрегатов
1
2
3
3
3
4
4
5
6
7
8
8
8
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

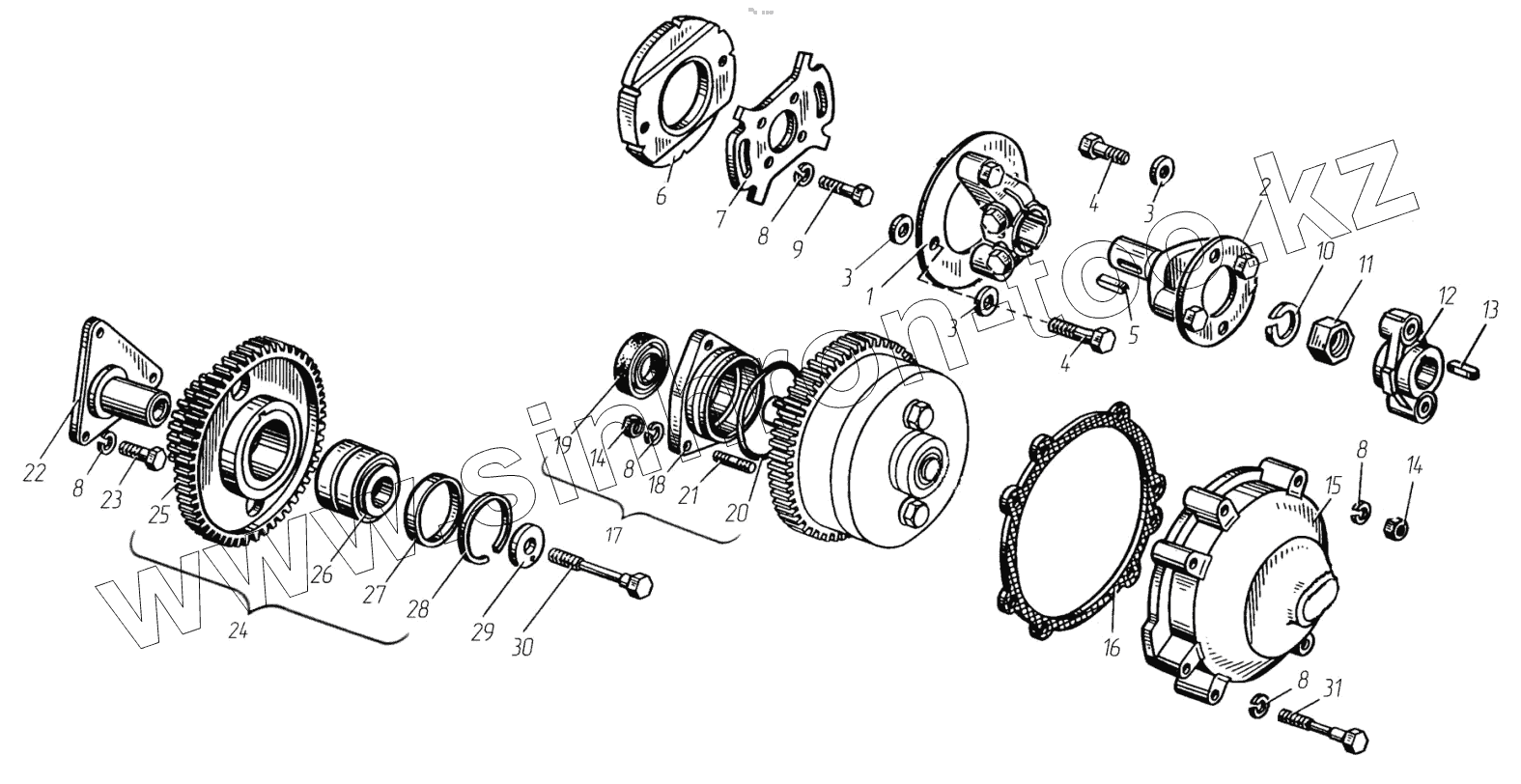

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 840.1029262-11 | Фланец ведущей полумуфты передний с пластинами | |
| 2 | 840.1029260-11 | Полумуфта ведущая с пластинами | |
| 3 | 312502–П29 | Шайба | |
| 4 | 310265-П2 | Болт М12х1,25х26 | |
| 5 | 314132-П2 | Шпонка 8х7х32 | |
| 6 | 842.1029286 | Полумуфта ведомая | |
| 7 | 840.1029288-10 | Фланец ведомой полумуфты | |
| 8 | 252136-П2 | Шайба 10.ОТ | |
| 9 | 201676-П29 | Болт М10х1,25х25 | |
| 10 | 252161-П2 | Шайба 20.Л | |
| 11 | 250565-П29 | Гайка М20х1,5 | |
| 12 | 840.1029270-10 | Фланец ведущей полумуфты задний | |
| 13 | 45 9824 6266 | Шпонка | |
| 14 | 250517-П29 | Гайка М10х1,25-6Н | |
| 15 | 842.1029175-20 | Корпус заднего подшипника с уплотнителем | |
| 16 | 840.1029178-10 | Прокладка | |
| 17 | 840.1029170 | Корпус переднего подшипника с манжетой | |
| 18 | 840.1029172 | Корпус переднего подшипника | |
| 19 | 840.1029438 | Манжета в сборе | |
| 20 | 25 3111 2193 | Кольцо | |
| 21 | 216459-П29 | Шпилька М10х1,25х25 | |
| 22 | 840.1029128 | Ось ведущей шестерни | |
| 23 | 45 9318 1177 | Болт | |
| 24 | 840.1029114-01 | Шестерня ведущая с подшипником | |
| 25 | 840.1029115-02 | Шестерня ведущая | |
| 26 | 46 2453 4964 | Подшипник | |
| 27 | 840.1029034 | Кольцо | |
| 28 | 236-1307081 | Кольцо стопорное Б62 | |
| 29 | 840.1029140 | Шайба со штифтом | |
| 30 | 310035-П29 | Болт М12х1,25х95 | |
| 31 | 200471-П29 | Болт М10х1,25-6gх140 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
