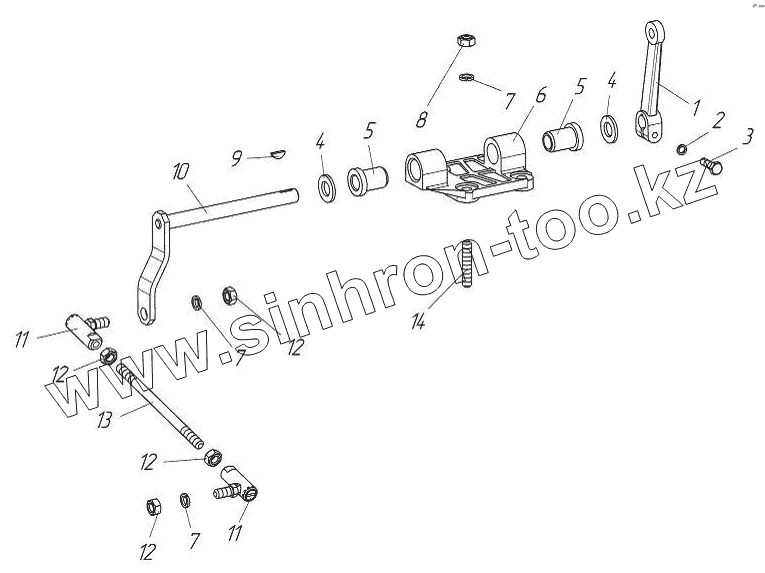

Каталог запасных частей к технике: ТМЗ-8437.10. Привод управления регулятором
1
2
3
4
4
5
5
6
6
7
7
7
8
9
10
11
11
12
12
12
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 840.1108072 | Рычаг | |
| 2 | 252134-П2 | Шайба 6.Т | |
| 3 | 201422-П29 | Болт М6х25 | |
| 4 | 312328-П29 | Шайба 12 | |
| 5 | 840.1108040 | Втулка | |
| 6 | 8423.1108038 | Кронштейн вала привода с втулками | |
| 6 | 8423.1108039 | Кронштейн вала привода | |
| 7 | 252135-П2 | Шайба 8.Т | |
| 8 | 250511-П29 | Гайка М8х1 | |
| 9 | 4598246256 | Шпонка 3х5 | |
| 10 | 849.1108044 | Вал с рычагом | |
| 11 | 840.1108054 | Наконечник | |
| 12 | 250510-П29 | Гайка М8 | |
| 13 | 849.1108050 | Тяга с наконечниками | |
| 13 | 849.1108051 | Тяга рычага | |
| 14 | 216526-П29 | Шпилька М8х(1,25-3n/1-6g)х22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
