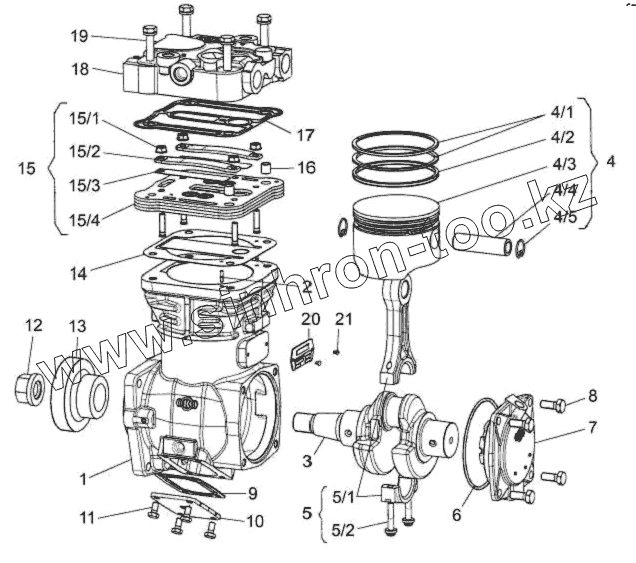

Каталог запасных частей к технике: ТМЗ-8437.10. Компрессор пневматического тормоза LP 3999
1
2
3
4
4/1
4/2
4/3
4/4
4/5
5
5/1
5/2
6
7
8
9
10
11
12
13
14
15
15/1
15/2
15/3
15/4
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Картерцилиндра | Картер цилиндра | |
| 2 | Штифт | Штифт | |
| 3 | Коленчатыйвал | Коленчатый вал | |
| 4 | Поршень | Поршень | |
| 4/1 | Поршневоекольцо | Поршневое кольцо | |
| 4/2 | Поршневоекольцо | Поршневое кольцо | |
| 4/3 | Поршневоекольцо | Поршневое кольцо | |
| 4/4 | Палецшатуна | Палец шатуна | |
| 4/5 | Стопорноекольцо | Стопорное кольцо | |
| 5 | Шатун | Шатун | |
| 5/1 | Крышкашатуна | Крышка шатуна | |
| 5/2 | Крышкашатуна | Крышка шатуна | |
| 6 | Кольцо | Кольцо | |
| 7 | Крышкаподшипника | Крышка подшипника | |
| 8 | Болт | Болт | |
| 9 | Прокладканижнейкрышки | Прокладка нижней крышки | |
| 10 | Нижняякрышка | Нижняя крышка | |
| 11 | Болт | Болт | |
| 12 | Гайка | Гайка | |
| 13 | Шестерня | Шестерня | |
| 14 | Комбинированнаяпластина | Комбинированная пластина впускной клапан - прокладка | |
| 15 | Клапаннаяплита | Клапанная плита | |
| 15/1 | Гайка | Гайка | |
| 15/2 | Направляющаянагнетательныхпластин | Направляющая нагнетательных пластин | |
| 15/3 | Нагнетательнаяпластина | Нагнетательная пластина | |
| 15/4 | Плита | Плита | |
| 16 | Втулка | Втулка | |
| 17 | Прокладка | Прокладка | |
| 18 | Головкацилиндра | Головка цилиндра | |
| 19 | Болтголовкицилиндра | Болт головки цилиндра | |
| 20 | Табличка | Табличка | |
| 21 | Клепка | Клепка | |
| SEB22530 | SEB22530 | Ремонтные комплекты для компрессора LP 3999-K 012323 | |
| K009640 | K009640 | Ремонтные комплекты для компрессора LP 3999-K 012323 | |
| K012215 | K012215 | Ремонтные комплекты для компрессора LP 3999-K 012323 | |
| SEB01694004 | SEB01694004 | Ремонтные комплекты для компрессора LP 3999-K 012323 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
