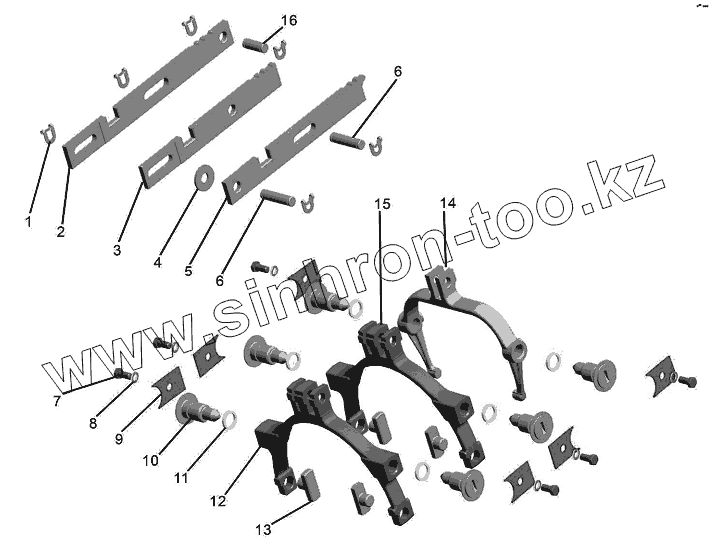

Каталог запасных частей к технике: ТМЗ КПП ТМЗ-09.130. Механизм переключения передач
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312702-П29 | Шайба ШЕ3-10 МН 787-60 | |
| 2 | 09.130.1702066-01 | Планка вилки переключения первой передачи и заднего хода | |
| 3 | 09.130.1702060-01 | Планка вилки переключения второй и третьей передач | |
| 4 | 14.160.1702078 | Шайба | |
| 5 | 09.130.1702057-01 | Планка вилки переключения четвертой и пятой передач | |
| 6 | 14.170.1702069 | Палец | |
| 7 | 201456-П29 | Болт М8х20 | |
| 8 | 252135-П2 | Шайба 8.Т | |
| 9 | 14.160.1702259 | Прижим | |
| 10 | 14.160.1702096 | Ось вилки | |
| 11 | 25 3111 2066 | Кольцо 018-022-25-2-1 | |
| 12 | 14.170.1702034 | Вилка переключения | |
| 13 | 14.160.1702035 | Сухарь вилки | |
| 14 | 09.130.1702050-01 | Вилка переключения | |
| 15 | 14.170.1702024 | Вилка переключения | |
| 16 | 14.160.1702071 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
