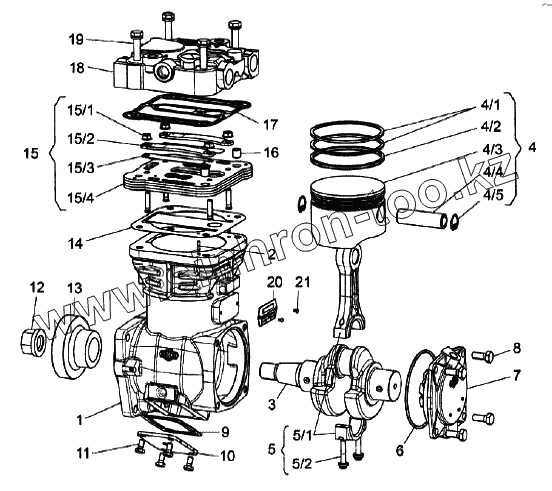

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Компрессор пневматического тормоза

Тип техники

Марка

Модель

Схема

1

2

3

4

4/1

4/2

4/3

4/4

4/5

5

5/1

5/2

6

7

8

9

10

11

12

13

14

15

15/1

15/2

15/3

15/4

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Картерцилиндра		Картер цилиндра
2	Штифт		Штифт
3	Коленчатый вал		Коленчатый вал
4	Поршень в сборе		Поршень в сборе
4/1	Поршневое кольцо		Поршневое кольцо
4/2	Поршневое кольцо		Поршневое кольцо
4/3	Поршневое кольцо		Поршневое кольцо
4/4	Палец шатуна		Палец шатуна
4/5	Стопорное кольцо		Стопорное кольцо
5	Шатун в сборе		Шатун в сборе
5/1	Крышка шатуна		Крышка шатуна
5/2	Крышка шатуна		Крышка шатуна
6	Кольцо		Кольцо
7	Крышка подшипника		Крышка подшипника
8	Болт		Болт
9	Прокладка нижней крышки		Прокладка нижней крышки
10	Нижняя крышка		Нижняя крышка
11	Болт		Болт
12	Гайка		Гайка
13	Шестерня		Шестерня
14	Комбинированная пластина впускной клапан-прокладка		Комбинированная пластина впускной клапан - прокладка
15	Клапанная плита в сборе		Клапанная плита в сборе
15/1	Гайка		Гайка
15/2	Направляющая нагнетательных пластин		Направляющая нагнетательных пластин
15/3	Нагнетательная пластина		Нагнетательная пластина
15/4	Плита		Плита
16	Втулка		Втулка
17	Прокладка		Прокладка
18	Головка цилиндра		Головка цилиндра
19	Болт головки цилиндра		Болт головки цилиндра
20	Табличка		Табличка
21	Клепка		Клепка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
