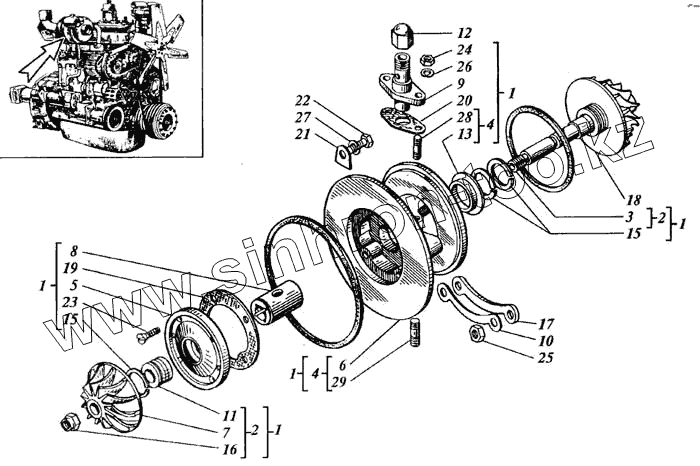

Каталог запасных частей к технике: СМД 23 (Каталог РСМ). Корпус средний
1
1
1
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 761.30003.00 | Корпус средний | |
| 2 | 761.30004.00 | Ротор | |
| 3 | 851.30005.10 | Вал ротора | |
| 4 | 761.30009.00 | Корпус средний | |
| 5 | 761.30022.00 | Диск уплотнения | |
| 6 | 761.30101.00 | Колесо компрессора | |
| 7 | 761.30101.00 | Колесо компрессора | |
| 8 | 851.30105.10 | Подшипник | |
| 9 | 851.30106.00 | Фиксатор | |
| 10 | 761.30107.00 | Шайба замковая | |
| 11 | 851.30117.00 | Маслоотражатель | |
| 12 | 111.30118.00 | Гайка накидная | |
| 13 | 11.30160.01 | Втулка | |
| 14 | 761.30119.00 | Прокладка | |
| 15 | 111.30123.00 | Кольцо уплотнительное | |
| 16 | 851.30124.00 | Гайка специальная | |
| 17 | 761.30127.00 | Планка | |
| 18 | 851.30128.10 | Прокладка | |
| 19 | 851.30129.00 | Прокладка | |
| 20 | 851.30131.00 | Прокладка | |
| 21 | 761.30140.00 | Шайба | |
| 22 | М8-6gх16.56 | Болт | |
| 23 | М5-6gх14.56 | Винт | |
| 24 | М6-6Н.6 | Гайка | |
| 25 | М8-6Н.6 | Гайка | |
| 26 | 6.65Г.05 | Шайба | |
| 27 | 8.65Г.05 | Шайба | |
| 28 | М6-2r/6gх16.88 | Шпилька | |
| 29 | М8-2r/6gх16.88 | Шпилька |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
