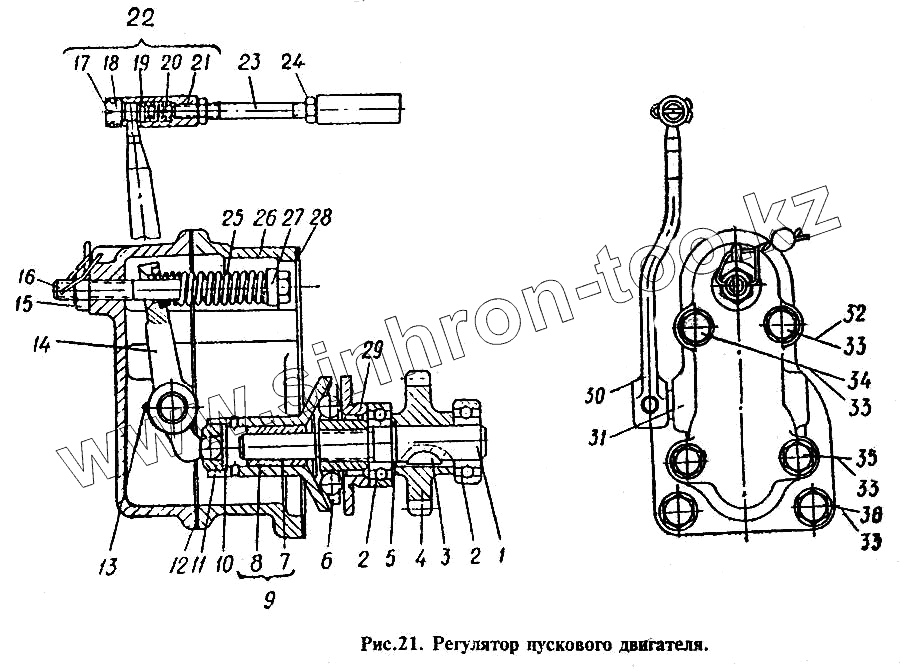

Каталог запасных частей к технике: СМД 14 (1998 г. Минск). Регулятор пускового двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д-27101 | Вал регулятора | |
| 2 | №202 | Шарикоподшипник радиальный 15х35х11 | |
| 3 | ШС-4Х16 | Шпонка сегментная | |
| 4 | Д-27102А | Шестерня привода регулятора | |
| 5 | Д-27103 | Кольцо стопорное | |
| 6 | Д-27105-1 | Диск регулятора ведущий | |
| 7 | Д-27107 | Втулка диска регулятора | |
| 8 | Д-27106 | Диск регулятора подвижной | |
| 9 | Д-27С14 | Диск регулятора со втулкой в сборе | |
| 10 | Д-27108 | Шайба подвижного диска | |
| 11 | Д-27109 | Тарелка шарика регулятора | |
| 12 | Д-27112Б | Прокладка крышки | |
| 13 | ШКК-3Х20 | Штифт конический | |
| 14 | Д-27116Б | Рычаг регулятора | |
| 15 | ГУ-М8 | Гайка | |
| 16 | Д-27118 | Болт регулировочный пружины регулятора | |
| 17 | Ш-2Х20 | Шплинт разводной | |
| 18 | Д-27129 | Пробка муфты | |
| 19 | Д-27128 | Подпятник шаровой головки | |
| 20 | Д-27127 | Пружина муфты | |
| 21 | Д-27126 | Корпус муфты | |
| 22 | Д-27С16 | Шаровая муфта в сборе | |
| 23 | Д-27130 | Тяга регулятора | |
| 24 | ГУН-М6 | Гайка | |
| 25 | Д-27121А | Пружина регулятора | |
| 26 | Д-27111А | Корпус регулятора | |
| 27 | Д-27122А-1 | Шайба пружины опорная | |
| 28 | Д-27110 | Прокладка корпуса регулятора | |
| 29 | Д-27104 | Шайба упорная | |
| 30 | Д-27С17 | Рычаг регулятора с осью | |
| 31 | Д-27114 | Втулка крышки | |
| 31 | Д-27113А | Крышка корпуса регулятора | |
| 31 | Д-27С13Б | Крышка со втулками в сборе | |
| 32 | БНП-М8Х115 | Болт | |
| 33 | ШПН-8,5 | Шайба пружинная | |
| 34 | БНП-М8Х95 | Болт | |
| 35 | БНП-М8Х50 | Болт | |
| 36 | БНП-М8Х45 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
