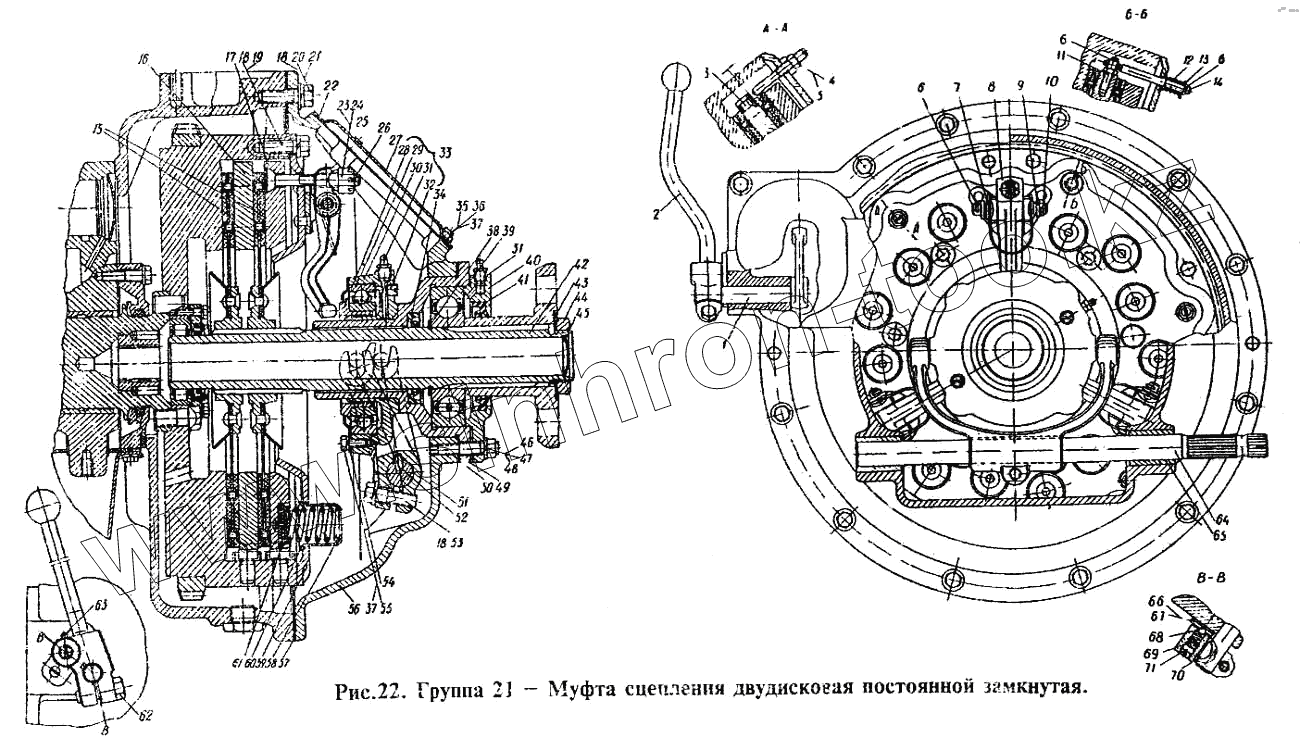

Каталог запасных частей к технике: СМД 14 (1998 г. Минск). Муфта сцепления двухдисковая постоянно замкнутая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12Б-21С7 | 12Б-21С7 | Вал сцепления в сборе | |
| 12Б-2103 | 12Б-2103 | Вал сцепления | |
| 12Б-2190 | 12Б-2190 | Шпонка | |
| 75Ш-46393 | 75Ш-46393 | Шестерня | |
| №412 | №412 | Шарикоподшипник 60Х150Х35 | |
| 12Б-2197 | 12Б-2197 | Шайба специальная | |
| 12Б-2195 | 12Б-2195 | Шайба замковая | |
| 12Б-2155 | 12Б-2155 | Прокладка | |
| СМД14-21С1 | СМД14-21С1 | Муфта сцепления | |
| 12Б-2194 | 12Б-2194 | Маслоотражатель | |
| 12Б-21С1 | 12Б-21С1 | Муфта | |
| 12Б-2125 | 12Б-2125 | Валик вилки | |
| 12Б-2124 | 12Б-2124 | Вилка выключения | |
| 12Б-2192 | 12Б-2192 | Кольцо упорное НЭ-70 | |
| 12Б-2116 | 12Б-2116 | Крышка люка | |
| 12Б-21С5 | 12Б-21С5 | Крышка муфты сцепления | |
| 12Б-2132 | 12Б-2132 | Крышка подшипника | |
| 1 | СМД2-21С10 | Рычаг с осью | |
| 2 | 14-21С16 | Рычаг включения шестерни в сборе | |
| 3 | 14-2182 | Упор | |
| 4 | ГУ-1М10 | Гайка | |
| 5 | 14-2122 | Винт упорный | |
| 6 | Ш-3Х15 | Шплинт разводной | |
| 7 | СМД14-2119 | Пружина отжимного рычага | |
| 8 | 14-2127А | Рычаг отжимной | |
| 9 | ШШ-11 | Шайба | |
| 10 | СМД14-2126 | Ось отжимного рычага | |
| 11 | 14-2183 | Ось оттяжной тяги | |
| 12 | 14-2130А | Пружина оттяжная | |
| 13 | ШШС-9Х20Х2 | Шайба специальная | |
| 14 | 14-2131 | Тяга оттяжная | |
| 15 | СМД14-21С6 | Диск ведомый с накладками | |
| 16 | СМД14-2105 | Диск промежуточный | |
| 17 | СМД14-2109 | Диск нажимной | |
| 18 | ШПН-12 | Шайба пружинная | |
| 19 | БНП-М12Х30 | Болт | |
| 20 | БНП-М12Х35 | Болт | |
| 21 | ШШ-13 | Шайба штампованная | |
| 22 | СМД9-2117 | Прокладка | |
| 23 | ГП-1М12 | Гайка прорезная | |
| 24 | СМД14-2128 | Сухарик отжимного рычага | |
| 25 | СМД14-2123 | Болт отжимного рычага | |
| 26 | Ш-3Х20 | Шплинт | |
| 27 | СМД9-2116 | Крышка смотрового окна | |
| 28 | СМД14-2106-1 | Втулка муфты выключения | |
| 29 | №46118 | Шарикоподшипник радиально-упорный 90Х140Х24 | |
| 30 | 14-2104А | Корпус муфты выключения | |
| 31 | МI-АI | Масленка | |
| 32 | ПРП-1/8" | Пробка коническая | |
| 33 | СМД14-21С2 | Муфта выключения в сборе | |
| 34 | Н-6294 | Сальник самоподвижной каркасный 60-85-12 | |
| 35 | ШНЧ-М8Х12 | Шпилька | |
| 36 | ГУ-М8 | Гайка | |
| 37 | ШПН-8 | Шайба пружинная | |
| 38 | СМД14-2133 | Кольцо упорное | |
| 39 | №312 | Шарикоподшипник радиальный 60Х130Х31 | |
| 40 | СМД7-2102 | Крышка сальника | |
| 41 | Н-6298 | Сальник самоподвижной каркасный 75-100-12/14 | |
| 42 | 14-2103А | Вал сцепления | |
| 43 | СМД1-2157 | Шайба замковая | |
| 44 | СМД1-2156 | Гайка | |
| 45 | ЗС-40 | Заглушка | |
| 46 | Н-5265 | Шпилька | |
| 47 | ГУ-М10 | Гайка | |
| 48 | ШПН-10 | Шайба пружинная | |
| 49 | СМД14-2132-1 | Корпус подшипника | |
| 50 | СМД1-2155 | Прокладка | |
| 51 | 14-2124-2 | Вилка выключения | |
| 52 | ШС-6Х32 | Шпонка сегментная | |
| 53 | БНП-М12Х40 | Болт | |
| 54 | СМД14-2134-1 | Крышка | |
| 55 | БНП-М8Х16 | Болт | |
| 56 | СМД14-21С5 | Крышка муфты сцепления | |
| 57 | СМД14-2121 | Прокладка | |
| 58 | 14-2144-1 | Пружина муфты сцепления | |
| 59 | 14-21С9-1 | Диск упорный | |
| 59 | 14-21С12-1 | Диск упорный (балансировочный узел) | |
| 59 | 14-21С3-1 | Диск упорный в сборе | |
| 60 | СМД14-2143 | Стакан пружины | |
| 61 | СДМ14-21С13 | Подпятник пружины муфты сцепления | |
| 62 | БНП-М10Х35 | Болт | |
| 63 | Ш-3Х35 | Шплинт | |
| 64 | 14-2125-1 | Валик вилки | |
| 65 | СМД1-2172 | Втулка валика вилки выключения сцепления | |
| 66 | 14-2158 | Накладка | |
| 67 | В-М8Х22 | Винт | |
| 68 | БV-10ммР | Шарик | |
| 69 | 14-2159А | Пружина муфты | |
| 70 | СМД55-0653 | Заглушка стакана | |
| 71 | ШС-5Х22 | Шпонка сегментная |
