Каталог запасных частей к технике: Shaanxi 9JS135A-G1800. Валы промежуточные левый, правый КПП
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17

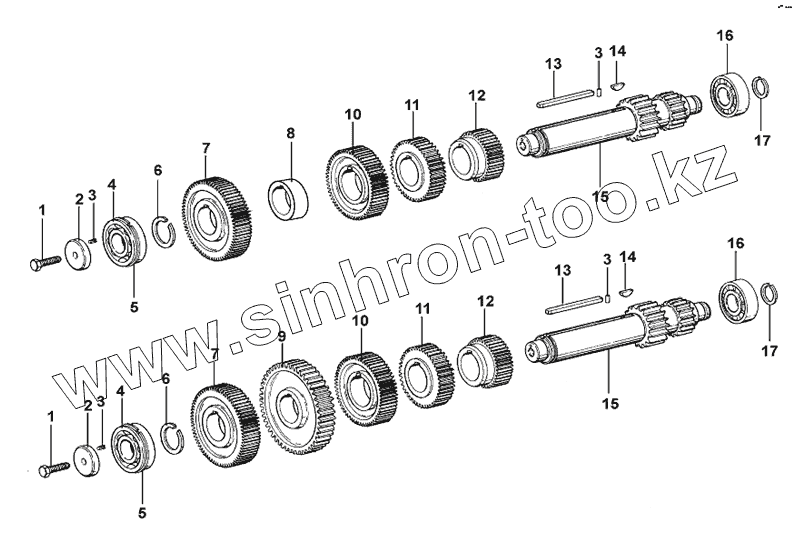

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB21-76 | Болт М 16x1.5x45 | |
| 2 | 19668 | Отражатель | |
| 3 | GB879-76 | Палец цилиндрический упругий | |
| 4 | 370309Y | Подшипник | |
| 5 | C01021 | Кольцо стопорное | |
| 6 | 19198 | Кольцо стопорное | |
| 7 | JS135A-1701054 | Шестерня ведущая промежуточного вала | |
| 8 | C01025 | Втулка | |
| 9 | C010026 | Колесо фрикционное | |
| 10 | JS135A-1701053 | Шестерня повышающей передачи промежуточного вала | |
| 11 | JS135А-1701052 | Шестерня второй передачи промежуточного вала | |
| 12 | JS150-1701051 | Шестерня первой передачи промежуточного вала | |
| 13 | 19673 | Фиксатор | |
| 14 | X-6-E | Шпонка полукруглая | |
| 15 | JS135-1701048 | Вал промежуточный | |
| 16 | 102308E | Подшипник роликовый | |
| 17 | 14317 | Отражатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
