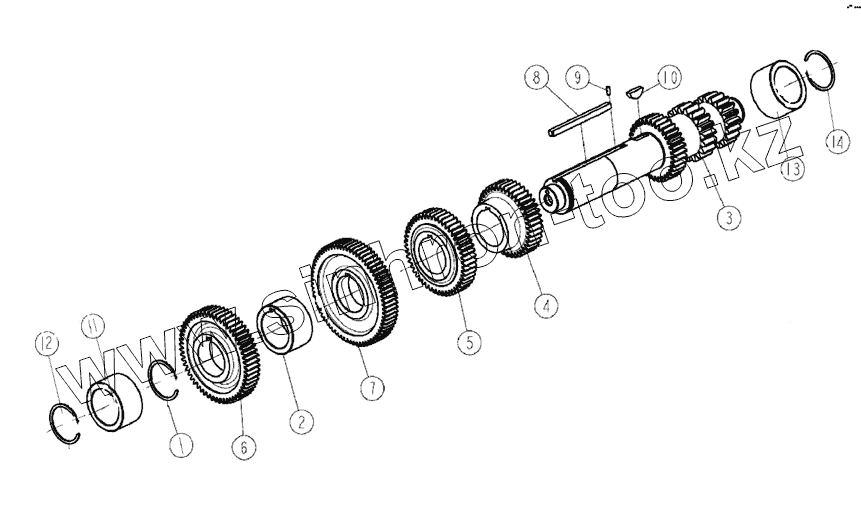

Каталог запасных частей к технике: Shaanxi 12JS200TA-G2193. Вал промежуточный КПП
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 19198 | Кольцо стопорное | |
| 2 | 12JS160T-1701057 | Втулка распорная | |
| 3 | 12JS200T-1701048 | Вал промежуточный | |
| 4 | 12JS200T-1701050 | Шестерня 3-ей передачи промежуточного вала | |
| 5 | 12JS200T-1701051 | Шестерня 4-ой передачи промежуточного вала | |
| 6 | 12JS200T-1701056 | Шестерня ведущая промежуточного вала | |
| 7 | 12JS200T-1701052 | Шестерня 5-ой передачи промежуточного вала | |
| 8 | 16JS200T-1701055 | Шпонка квадратная промежуточного вала | |
| 9 | Q5280514 | Штифт конический | |
| 10 | X-6-E | Шпонка полукруглая | |
| 11 | 192309E | Подшипник роликовый | |
| 12 | C01021 | Кольцо стопорное | |
| 13 | 102309E | Подшипник роликовый | |
| 14 | Q43145 | Кольцо пружинное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
