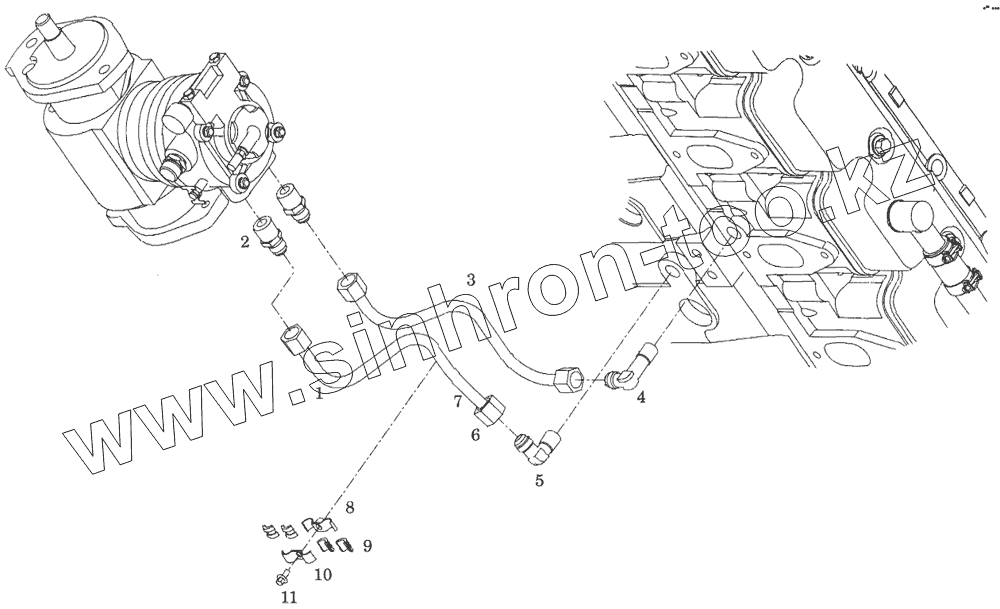

Каталог запасных частей к технике: SDEC серии 6114В. Система охлаждения компрессора
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D24B-001-30b | Водная входная трубка, компрессор | |
| 2 | D24B-106-01a | Переходник | |
| 3 | D24B-002-30b | Выходная водная труба, компрессор | |
| 4 | D24B-104-31 | Переходник | |
| 5 | D24B-104-30 | Переходник | |
| 6 | GB5647-A12 | Гайка | |
| 7 | GB5646-12 | Втулка, трубка | |
| 8 | D24B-003-30 | Зажим | |
| 9 | D24B-300-01 | Подушка, зажим | |
| 10 | D24B-119-30 | Зажим | |
| 11 | GM5787-AM6x12 | Болт |
