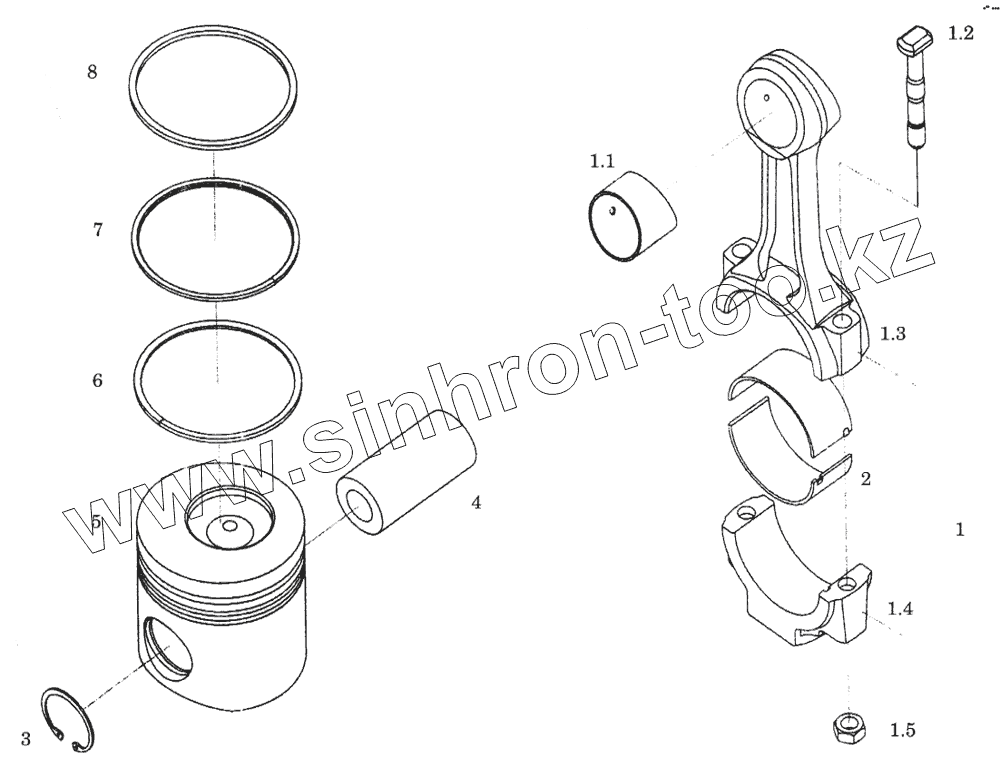

Каталог запасных частей к технике: SDEC серии 6114В. Поршень и шатун поршня
1
1.1
1.2
1.3
1.4
1.5
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D05-001-30 | Узел двигателя, шатун | |
| 1.1 | D05-104-30 | Втулка, шатун | |
| 1.2 | D05-105-30 | Болт, шатун | |
| 1.3 | D05-102-30 | Корпус, шатун | |
| 1.4 | D05-103-30 | Крышка, шатун | |
| 1.5 | D05-106-01a | Гайка, шатун | |
| 2 | D05-113-30 | Подшипник, шатун | |
| 3 | GB893.1-45 | Кольцо, фиксатор | |
| 4 | D05-112-01 | Палец поршня | |
| 5 | D05-101-30 | Поршень | |
| 6 | D05-002-01 | Кольцо | |
| 7 | D05-108-01 | Кольцо | |
| 8 | D05-107-01 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
