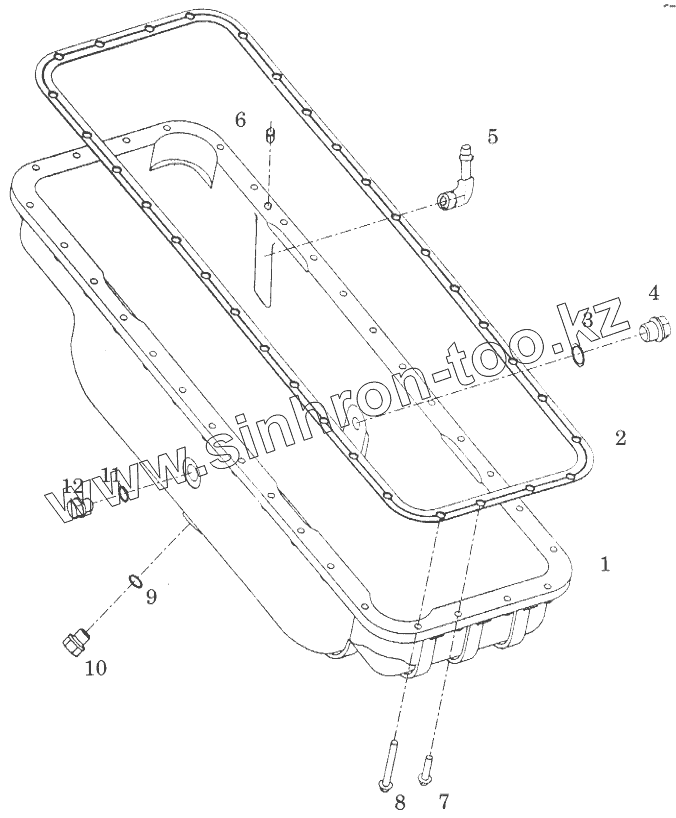

Каталог запасных частей к технике: SDEC серии 6114В. Масляный поддон
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| D03-001-31 | D03-001-31 | Сварной масляный поддон | |
| D02A-164-01 | D02A-164-01 | Заглушка, трубка | |
| Q/SC598-18x22 | Q/SC598-18x22 | Медная шайба | |
| GB5787-AM8x25 | GB5787-AM8x25 | Болт | |
| D03-107-01 | D03-107-01 | Длинная прижимная полоса | |
| D03-106-01 | D03-106-01 | L тип, прижимная полоса | |
| D03-001-32 | D03-001-32 | Сварной масляный поддон | |
| 1 | D03-101-31 | Масляный поддон | |
| 2 | D03-104-30 | Прокладка, масляный поддон | |
| 3 | Q/SC598-22x28 | Медная шайба | |
| 4 | Q/SC587.1-M22x1.5 | Заглушка винтовая | |
| 5 | D03-030-01 | Сварная трубка, линия возврата масла | |
| 6 | D03-305-01 | Заглушка | |
| 7 | GB5787-AM8x35 | Болт | |
| 8 | GB5787-AM8x70 | Болт | |
| 9 | Q/SC1294-18 | Прокладка, резиновая интегрированная шайба | |
| 10 | Q/SC587.1-M18x1.5 | Заглушка винтовая | |
| 11 | Q/SC598-16x20 | Медная шайба | |
| 12 | Q/SC587.1-M16x1.5 | Заглушка винтовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
