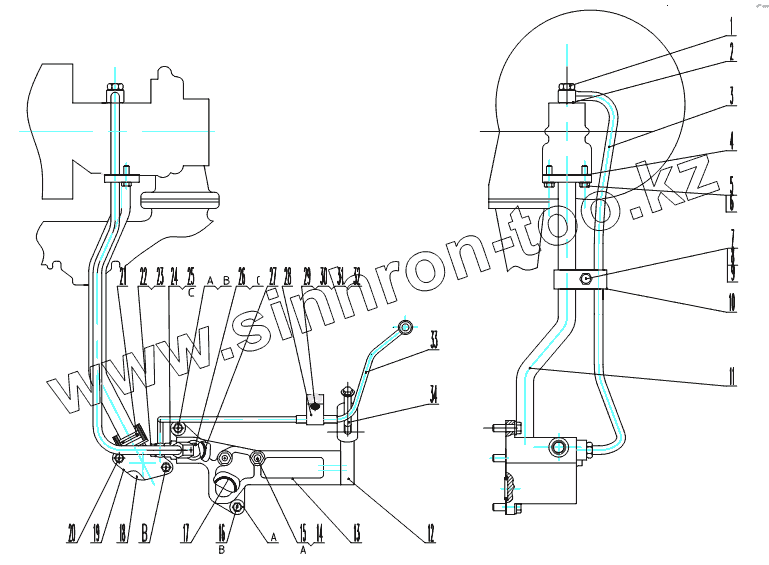

Каталог запасных частей к технике: SDEC C6121ZG57a. LINES GP-TURBOCHARGER OIL
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q/SC642.3-01-M16x1.5 | BOLT | |
| 2 | Q/SC1294-16 | WASHER | |
| 3 | 19BB027 | TUBE AS. | |
| 4 | 1P1255 | GASKET | |
| 5 | GB/T5783-M10x30 | BOLT | |
| 6 | GB/T97.1-10-300HV-Y | WASHER | |
| 7 | 0S1617 | BOLT | |
| 8 | 1D4716 | NUT | |
| 9 | 9M1974 | WASHER | |
| 10 | 6N6033 | CLIP | |
| 11 | 19BB015 | TUBE AS. | |
| 12 | 19BL202 | SUPPORT | |
| 13 | 19BL201b | SUPPORT | |
| 14 | 0T0055 | BOLT | |
| 15 | 5M2894 | WASHER | |
| 16 | 1A2029 | BOLT | |
| 17 | 8M5248 | SEAL-O-RING | |
| 18 | 4M6480 | GASKET | |
| 19 | 8N1149 | ELBOW | |
| 20 | 0L2070 | BOLT | |
| 21 | 9M4849 | SEAL-O-RING | |
| 22 | Q/SC642.1-01-M10x1 | Соединительный болт | |
| 23 | Q/SC1294-10 | Уплотнение, резиновая интегрированная шайба | |
| 24 | 19BL205 | CONNECTOR | |
| 25 | 3K0360 | SEAL-O-RING | |
| 26 | 8M0505 | 8M0505 | |
| 27 | 8M5253 | SEAL-O-RING | |
| 28 | 19BL206 | CLIP | |
| 29 | GB/T5783-M5x16 | BOLT | |
| 30 | GB/T6170-M5 | NUT | |
| 31 | GB/T93-5 | WASHER | |
| 32 | Q/SC596-5x12 | WASHER | |
| 33 | 19BB204 | TUBE AS. | |
| 34 | Q/SC622-M10x80-10.9 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
