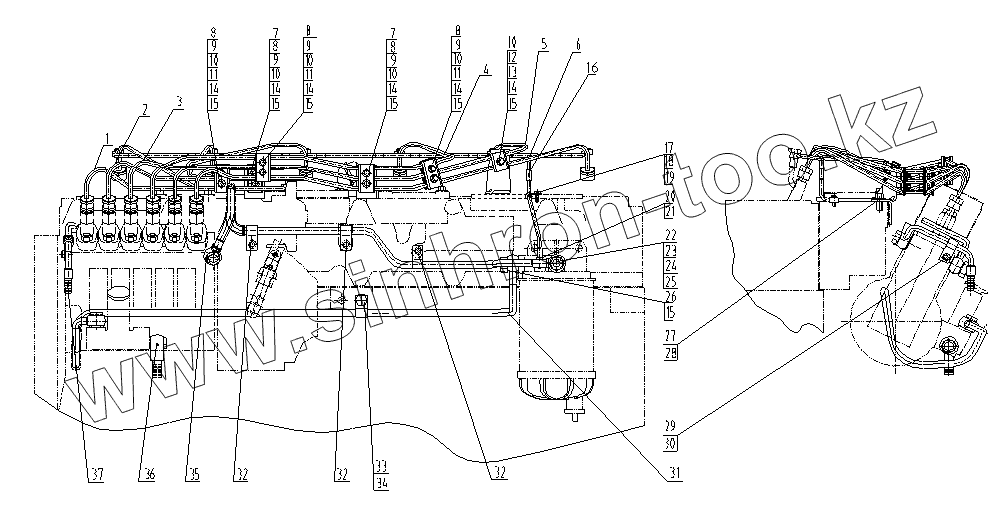

Каталог запасных частей к технике: SDEC 6CL320-2. FUEL LINES GROUP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
10
11
11
11
12
13
14
14
14
14
14
14
15
15
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 D26-001-35 HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER
2 D26-002-35 HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER
3 D26-003-35 HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER
4 D26-004-35 HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER
5 D26-005-35 HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER
6 D26-006-35 HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER
7 D26-035-01 Кронштейн, топливная трубка
8 D26-104-01 Изолятор
9 D26-105-01 Кронштейн, топливная трубка
10 B00002108 BOLT, HEX FLANGE HEAD CAP
11 D26-034-01 Кронштейн, топливная трубка
12 D26-104-02 CUSHION, CLAMP-LOW PESSURE FUEL PIPE
13 D26-105-02 BRACE,FUEL TUBE
14 B00001296 WASHER, PLAIN
15 B00001251 STANDARD SPRING WASHER
16 D26-008-34A OIL RETURN PIPE
17 D26-117-01 Зажим
18 B00000582 HEXAGON HEAD BOLT
19 B00001293 PLAIN WASHER
20 B00002185 BANJO BOLT
21 S00004430 RUBBER COATED HARD WASHER
22 B00001724 HEXAGON PIPE PLUG
23 B00001545 RUBBER COATED HARD WASHER
24 D26-121-31 BANJO BOLT
25 S00004432 RUBBER COATED HARD WASHER
26 B00002179 BANJO BOLT
27 B00002145 HEX HEAD BOLT
28 B00000846 NUT, HEX FLANGE HEAD CAP
29 B00002130 HEX HEAD BOLT
30 D26-117-31 CLAMP
31 D26-115-41 FUEL SUPPLY PUMP OUTLET TUBE
32 D26-117-34 CLAMP
33 D26-117-39 CLAMP
34 B00002045 Hexagon bolts with flange
35 D26-114-31A FUEL INJECTION PUMP FUEL INLET TUBE
36 D26-007-03 JOINT ASSY
37 D26-008-08 FUEL INJECTION PUMP FUEL RETURN TUBE ASSY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
