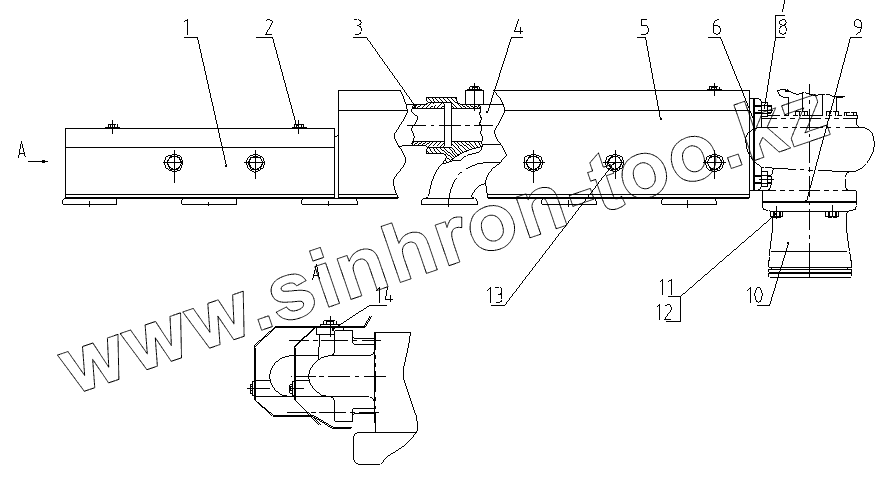

Каталог запасных частей к технике: SDEC 6CL280-2. D13-000-98 EXHAUST LINES GROUP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D13-321-02A | HEAT SHIELD PLATE | |
| 2 | D13-318-02 | BOLT | |
| 3 | D13-101-44 | EXHAUST MANIFOLD | |
| 4 | D13-101-45 | EXHAUST MANIFOLD | |
| 5 | D13-322-02A | HEAT SHIELD PLATE | |
| 6 | D13-102-30B | GASKET, INLET-TURBINE | |
| 7 | D13-304-01 | Гайка | |
| 8 | D13-103-01 | Палец | |
| 9 | D13-302-01 | GASKET, OUTLET-TURBINE | |
| 10 | D13-301-05 | CONNECTING HOUSING, OUTLET PIPE-TURBINE | |
| 11 | D13-303-01 | STUD | |
| 12 | B00000793 | HEXAGON NUT | |
| 13 | D13-318-01 | BOLT | |
| 14 | D00-187-02 | SPACER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
