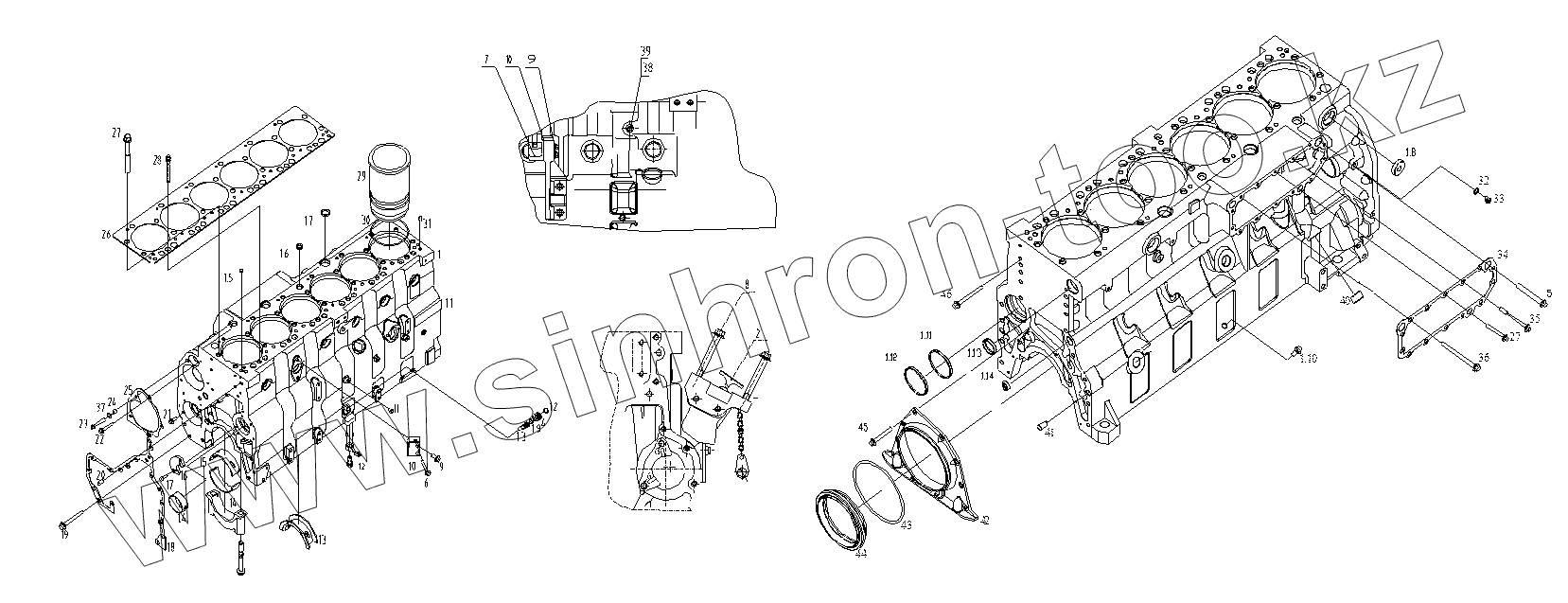

Каталог запасных частей к технике: SDEC 6CL280-2. D02A-000-43 CYLINDER BLOCK GROUP
1
1.5
1.8
1.10
1.11
1.12
1.13
1.14
2
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D02A-001-41 | CYLINDER BLOCK ASSY | |
| 1.1 | D02A-002-32 | CYLINDER BLOCK MACHINED ASSEMBLY | |
| 1.2 | D28-107-01 | O-RING | |
| 1.3 | D02A-142-05 | OIL DIPSTICK TUBE | |
| 1.4 | D02A-113-01B | CAMSHAFT BEARING | |
| 1.5 | D02A-309-01 | Заглушка | |
| 1.6 | D02A-161-01 | Заглушка, развальцовка | |
| D02A-161-31 | D02A-161-31 | CUP PLUG | |
| 1.7 | D04-166-01A | CUP PLUG | |
| 1.8 | D02A-308-01 | Заглушка | |
| 1.9 | B00001546 | RUBBER COATED HARD WASHER | |
| 1.10 | D02A-170-01 | PIPE PLUG | |
| 1.11 | D02A-324-40 | O-RING | |
| 1.12 | D02A-162-40 | CUP PLUG | |
| 1.13 | D02A-310-01 | Заглушка, развальцовка | |
| 1.14 | D04-167-01A | CUP PLUG | |
| 2 | D02A-004-01 | PORT ASSY, OIL FILLER | |
| 4 | D02A-179-01 | Гайка | |
| 5 | B00002165 | HEX HEAD BOLT | |
| 6 | B00002145 | HEX HEAD BOLT | |
| 7 | D02A-173-40 | SUPPORT | |
| 8 | B00002033 | HEX HEAD BOLT | |
| 9 | B00002137 | HEX HEAD BOLT | |
| 10 | D02A-174-40 | SUPPORT | |
| 11 | D02A-166-01 | Заглушка, трубка | |
| 12 | D02A-030-03 | PISTON-COOLING ORIFICE ASSY | |
| 13 | D02A-111-40 | THRUST BEARING, CRANKSHAFT | |
| 13 | D02A-323-40 | THRUST BEARING, CRANKSHAFT | |
| 14 | D02A-112-40 | MAIN BEARING | |
| 15 | D02A-110-40 | MAIN BEARING | |
| 16 | D02A-114-01C | CAMSHAFT THRUST PLATE | |
| 17 | B00000631 | HEXAGON HEAD BOLT | |
| 18 | D02A-129-40 | GEAR HOUSING GASKET | |
| 19 | B00002062 | HEX HEAD BOLT | |
| 20 | B00000098 | SPRING PIN | |
| 21 | B00002142 | HEX HEAD BOLT | |
| 22 | B00002147 | HEX HEAD BOLT | |
| 23 | B00002153 | HEX HEAD BOLT | |
| 24 | B00001020 | ELASTIC PIN | |
| 25 | D02A-307-01 | Прокладка | |
| 26 | D02A-109-30B | CYLINDER HEAD GASKET | |
| 27 | D02A-107-40 | CYLINDER HEAD BOLT | |
| 28 | D02A-108-40 | CYLINDER HEAD BOLT | |
| 29 | D02A-104-40 | CYLINDER LINER | |
| 30 | D02A-171-30A | SEAL | |
| 31 | D02A-312-01 | ШтиФт, шпилька | |
| 32 | B00001545 | RUBBER COATED HARD WASHER | |
| 33 | B00001724 | HEXAGON PIPE PLUG | |
| 34 | D02A-133-30A | OIL COOLER GASKET | |
| 35 | D02A-311-01 | Болт | |
| 36 | D02A-306-01A | HEX HEAD BOLT | |
| 37 | B00001811 | ENLARGED ROUGH WASHER | |
| 38 | B00001378 | O-RING | |
| 39 | D02A-168-01 | HEXAGON PIPE PLUG | |
| 40 | D02A-163-01 | Заглушка, трубка | |
| 41 | B00000102 | DOWEL,PIN | |
| 42 | D02A-115-01B | PLATE | |
| 43 | D02A-116-01 | Манжета задней крышки, 0-кольцо | |
| 44 | D02A-118-02B | CRANKSHAFT REAR SEAL | |
| 45 | B00002114 | HEX HEAD BOLT | |
| 46 | B00002057 | HEX HEAD BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
