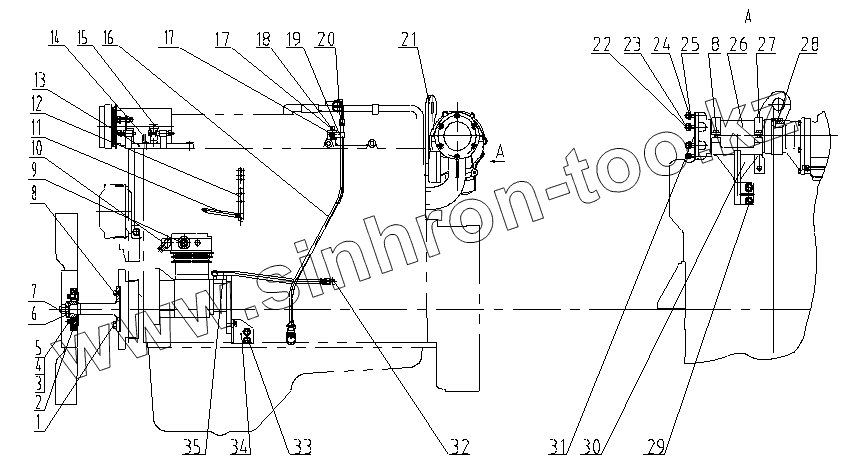

Каталог запасных частей к технике: SDEC 6CL280-2. D00-000-316 PARTS GROUP, ENGINE APPLICATION
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D00-109-01B | SHAFT, FAN DRIVE | |
| 2 | D00-002-01A | RUBBER VULCANIZED COUPLING PLATE, FAN | |
| 3 | B00001239 | SPRING WASHER | |
| 4 | B00004836 | HEXAGON HEAD BOLT | |
| 5 | B00001278 | PLAIN WASHER | |
| 6 | D00-110-01 | Зажим | |
| 7 | D00-147-01 | Колпачок винта, вентилятор | |
| 8 | B00002001 | BOLT, HEX FLANGE HEAD CAP | |
| 9 | D00-160-08 | JOINT, AIR OUTLET PIPE-AIR COMPRESSOR | |
| 10 | D00-105-08 | JOINT ELBOW | |
| 11 | D59-103-01 | Пружина | |
| 12 | D00-230-18 | POLE | |
| 13 | D00-010-04 | BRACKET ASSY, COMPRESSOR-COOL AIR CONDITIONER | |
| 14 | D00-290-01 | BLEEDING JOINT | |
| 15 | D00-163-09 | JOINT, WARM WATER OUTLET FROM ENGINE | |
| 16 | D00-008-08 | TUBE ASSY, OIL DIPSTICK | |
| 17 | B00002132 | HEX HEAD BOLT | |
| 18 | D00-009-04 | BRACKET ASSY, TUBE ADAPTER-OIL DIPSTICK | |
| 19 | D00-138-01 | Зажим | |
| 20 | D00-006-07 | OIL DIPSTICK ASSY | |
| 21 | D00-172-05 | REARLIFTING EYE | |
| 22 | B00001100 | STUD | |
| 23 | B00000833 | NUT, HEX FLANGE HEAD CAP | |
| 24 | B00001237 | SPRING WASHER | |
| 25 | B00001275 | PLAIN WASHER | |
| 26 | D00-118-26 | EXHAUST PIPE ELBOW | |
| 27 | D00-185-01 | CLAMP | |
| 28 | D00-121-01 | Уплотнение, кольцо | |
| 29 | B00002010 | HEXAGON BOLTS WITH FLANGE-SMALL SERIES | |
| 30 | D00-143-02A | BRACKET | |
| 31 | D00-173-03 | GASKET, EXHAUST PIPE ELBOW | |
| 32 | D02A-167-01 | Колено, трубка | |
| 33 | B00001996 | HEXAGON BOLTS WITH FLANGE-SMALL SERIES | |
| 34 | D00-101-40A | BRACKET, AIR COMPRESSOR | |
| 35 | D00-106-02A | OIL INLET PIPE, AIR COMPRESSOR |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
