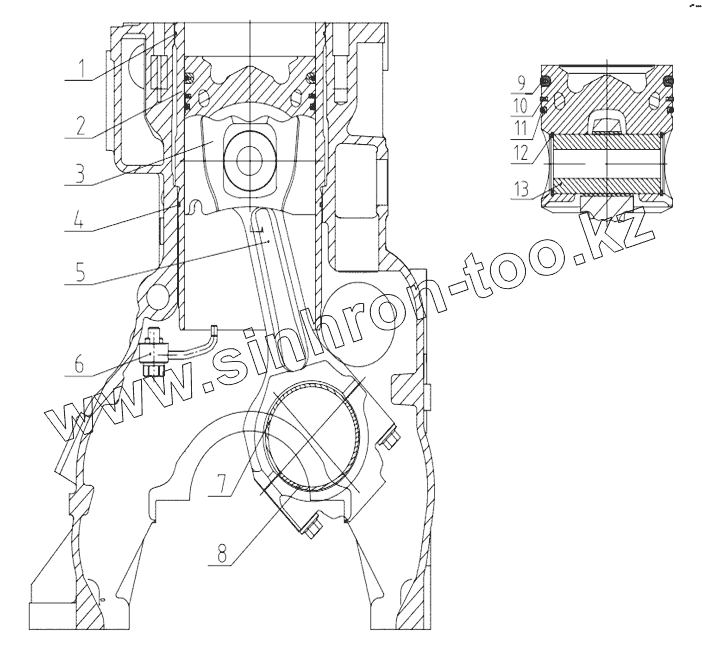

Каталог запасных частей к технике: SDEC SC9DF290Q4. POWER CYLINDER GROUP
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D02A-171-900 | Seal, cylinder liner | |
| 2 | D02A-104-900 | Cylinder liner | |
| 3 | D05-101-900 | Piston | |
| 4 | D02A-171-901 | Seal, cylinder liner | |
| 5 | D05-001-901 | Connecting rod assy | |
| 5.1 | D05-105-900 | Bolt, connecting rod | |
| 6 | D02A-030-900 | Orifice assy, piston cooling jet | |
| 7 | D05-113-900 | Upper bearing, connecting rod | |
| 8 | D05-113-902 | Lower bearing, connecting rod | |
| 9 | D05-107-900 | Trapezoid drum-face ring | |
| 10 | D05-108-900 | Inscribe cone-face ring | |
| 11 | D05-002-900 | Oil ring fittings | |
| 12 | B00001039 | A-TYPE ELASTIC RETAINING RING FOR HOLE APPLICATION | |
| 13 | D05-112-40 | PISTON PIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
