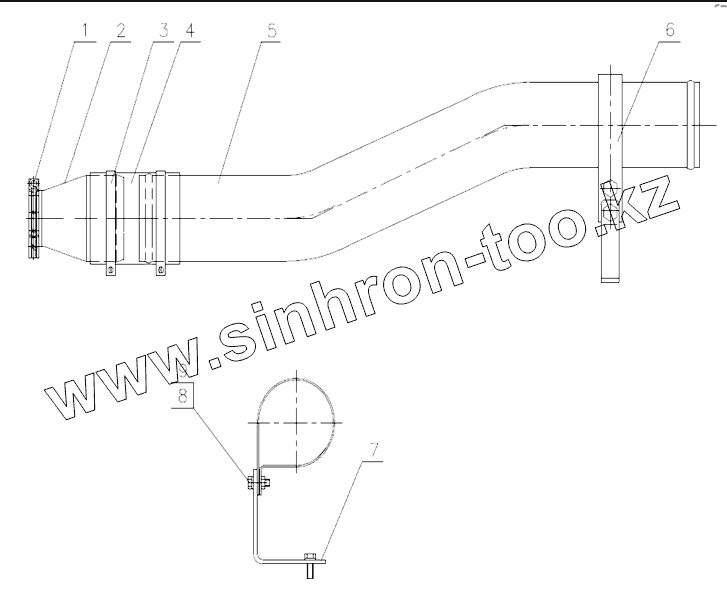

Каталог запасных частей к технике: SDEC SC9DF290Q4. AIR LINE GROUP, ENGINE APPLICATION
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D12B-001-900 | Clamp assy | |
| 2 | D12B-101-900 | Air outlet pipe, compressor | |
| 3 | B00001532 | Spring clamp | |
| 4 | B00001590 | Hose | |
| 5 | D12B-101-73 | Air outlet pipe, compressor | |
| 6 | D12B-110-34A | Clamp | |
| 7 | D12B-115-57 | Compressor outlet pipe bracket | |
| 8 | B00001998 | BOLT, HEX FLANGE HEAD CAP | |
| 9 | B00000834 | NUT, HEX FLANGE HEAD CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
