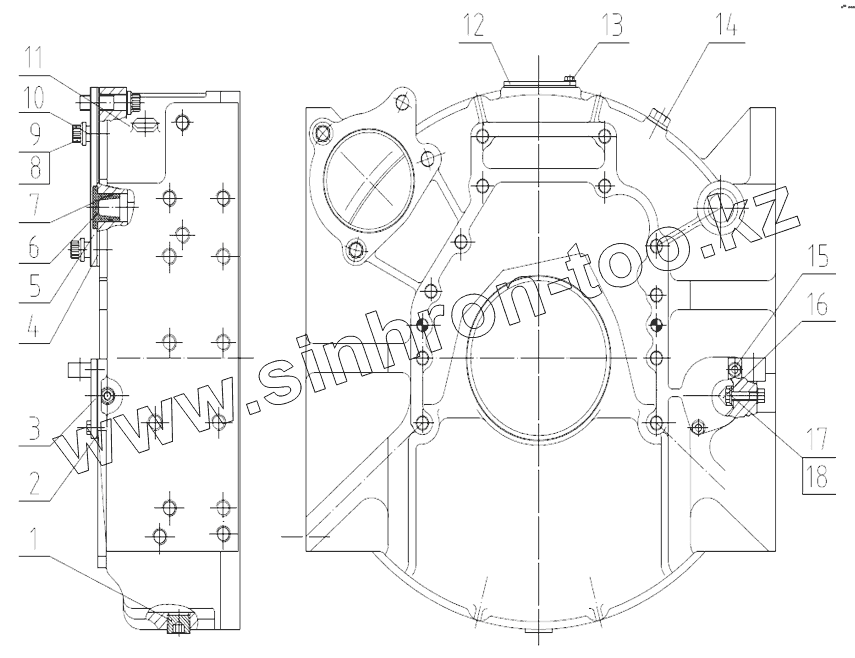

Каталог запасных частей к технике: SDEC SC9DF260Q5. FLYWHEEL HOUSING GROUP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | D02A-163-02 | Hex socket pipe plug | |
| 2 | D02C-105-01 | Прокладка, защитная пластина | |
| 3 | D02C-104-01 | Защитная пластина | |
| 4 | D02C-109-02 | Прокладка | |
| 5 | D02C-102-07 | STARTING MOTOR FLANGE | |
| 6 | D02C-106-01 | Заглушка | |
| 7 | B00000300 | O-RING | |
| 8 | B00001284 | PLAIN WASHER | |
| 9 | D02C-110-01 | Болт двенадцатигранник | |
| 10 | D02C-108-02 | Прокладка, стартер | |
| 11 | D02C-101-808 | Flywheel housing | |
| 12 | D02C-149-03 | FLYWHEEL HOUSING INSPECTION OPENING COVER | |
| 13 | B00002111 | HEX HEAD BOLT | |
| 14 | B00001728 | HEXAGON PIPE PLUG | |
| 15 | B00002132 | HEX HEAD BOLT | |
| 16 | D02C-103-01 | Индикатор | |
| 17 | B00002147 | HEX HEAD BOLT | |
| 18 | B00000846 | NUT, HEX FLANGE HEAD CAP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
