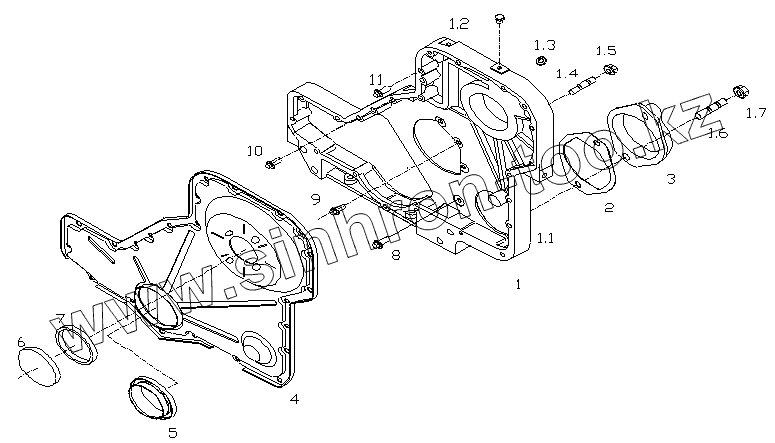

Каталог запасных частей к технике: SDEC SC9D220G2B1. GEAR HOUSING GROUP D02B-000-47+B

Тип техники

Марка

Модель

Схема

1

1.1

1.2

1.3

1.4

1.5

1.6

1.7

2

3

4

5

6

7

8

9

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
1	D02B-001-40+A		ASSEMBLY PARTS FOR GEAR CHAMBER
1.1	D02B-101-40+B		GEAR HOUSING
1.2	D04-132-01+A		PLUG, PIPE
1.3	B00000307		SEAL, O RING
1.4	B00001104		STUD
1.5	B00000833		NUT, HEX FLANGE HEAD CAP
1.6	B00001127		STUD
1.7	B00000836		NUT, HEX FLANGE HEAD CAP
2	D02B-106-40+B		GASKET, PTO
3	D02B-105-40+B		COVER PLATE, PTO
4	D02B-102-40+B		COVER, GEAR HOUSING
5	D02B-104-02A+B		SEAL, FRONT GRANKSHAFT
6	D02B-109-03+A		SEAL, THREAD COVER
7	D02B-108-01B+A		THREAD COVER, OIL FILLER
8	D02B-300-01+A		BOLT, HEX FLANGE HEAD CAP
9	B00002135		HEX HEAD BOLT
10	B00002147		HEX HEAD BOLT
11	B00002150		HEX HEAD BOLT
12	B00002142		HEX HEAD BOLT
