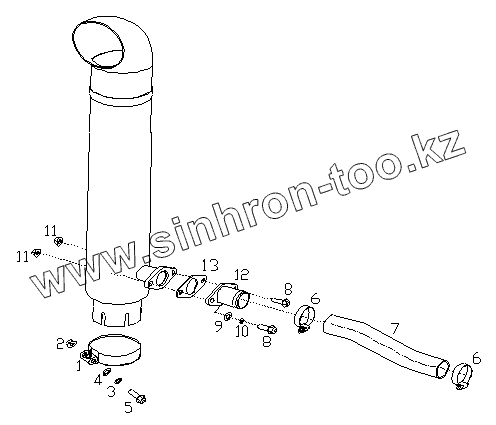

Каталог запасных частей к технике: SDEC SC9D220G2B1. EJECTION TAILPIPE GROUP, EXHAUST S00004880+01
1
2
3
4
5
6
6
7
8
8
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | WG-08-001+A | CLIP | |
| 2 | B00000773 | Hexagon nuts, style 1 | |
| 3 | B00001240 | Single coil spring lock washers, Normal type | |
| 4 | B00001279 | WASHER, PLAIN | |
| 5 | B00000553 | HEXAGON HEAD BOLT | |
| 6 | B00001573 | THROAT HOOP | |
| 7 | B00002377 | RUBBER INLET BAND PIPE | |
| 8 | B00000511 | HEXAGON HEAD BOLT | |
| 9 | B00001276 | WASHER, PLAIN | |
| 10 | B00001238 | Single coil spring lock washers, Normal type | |
| 11 | B00000769 | NUT 1 | |
| 12 | WGA-08D-010+A | EJECTION TAILPIP | |
| 13 | WGA-08D-008+A | PLAIN |
