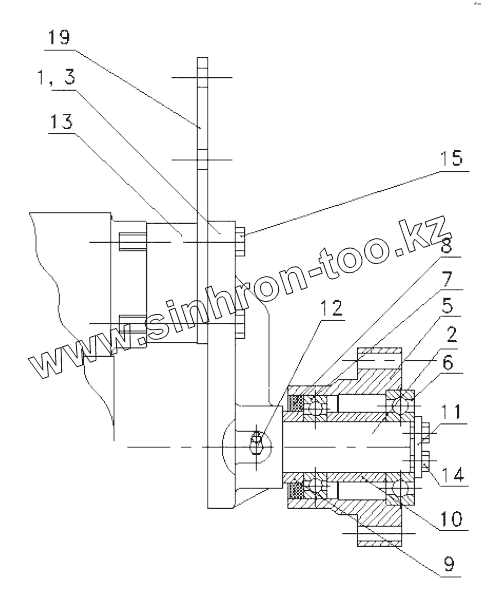

Каталог запасных частей к технике: SDEC SC11CB220G2B1. Drive group-fan
1
2
3
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4110000186253 | Bracket | |
| 2 | 4110001003102 | Shaft | |
| 3 | 4110001003101 | Fan housing | |
| 4 | 4110000907120 | Pin | |
| 5 | 4110000565050 | Flange | |
| 6 | 4110000186263 | Bearing | |
| 7 | 4110000186262 | Bearing | |
| 8 | 4110000186765 | Sealing ring | |
| 9 | 4110000186258 | Spacer | |
| 10 | 4110000186257 | Spacer | |
| 11 | 4110000186256 | Washer | |
| 12 | 4120003420008 | Grease cup | |
| 13 | 4110000186259 | Shim | |
| 14 | 4110001003138 | Screw | |
| 15 | 4110000186264 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
