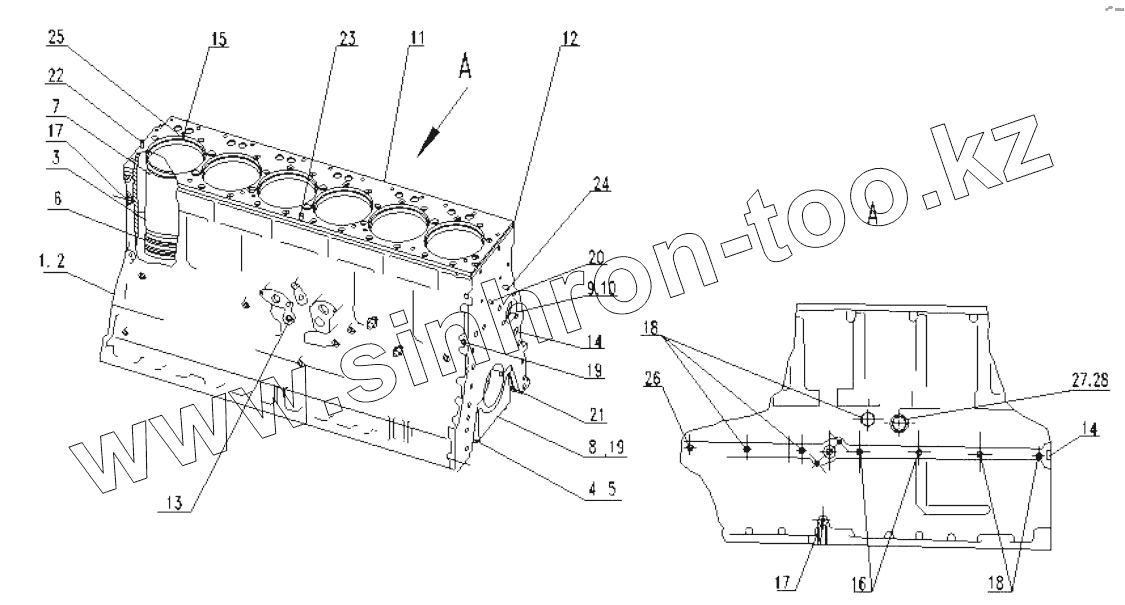

Каталог запасных частей к технике: SDEC SC11CB220G2B1. Cylinder block
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4110001003068 | Assembly block | |
| 2 | 4110001003069 | Cylinder block | |
| 3 | 4190000536571 | Cylinder jacket | |
| 4 | 4110000907019 | Main bearing cap | |
| 5 | 4110000907020 | Main bearing cap | |
| 6 | 4110000565006 | O-ring | |
| 7 | 4110000565181 | Sealing ring | |
| 8 | 4110001003071 | Screw | |
| 9 | 4110000186224 | Bushing | |
| 10 | 4110000186226 | Bushing | |
| 11 | 4110001003070 | Plate | |
| 12 | 4110000186225 | Shim | |
| 13 | 4110000186222 | Plug | |
| 14 | 4110000565268 | Plug | |
| 15 | 4110000186219 | Pin | |
| 16 | 4110000186113 | Plug | |
| 17 | 4110001005016 | Plug | |
| 18 | 4110000186053 | Plug | |
| 19 | 4110000565215 | Washer | |
| 20 | 4110000186231 | Stud | |
| 21 | 4110000186237 | Ball | |
| 22 | 4110000186235 | Pin | |
| 23 | 4110000186229 | Pin | |
| 24 | 4110000186234 | Pin | |
| 25 | 4110000186114 | O-ring | |
| 26 | 4110000186233 | Plug | |
| 27 | 4110000186236 | Plug | |
| 28 | 4110000186232 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
