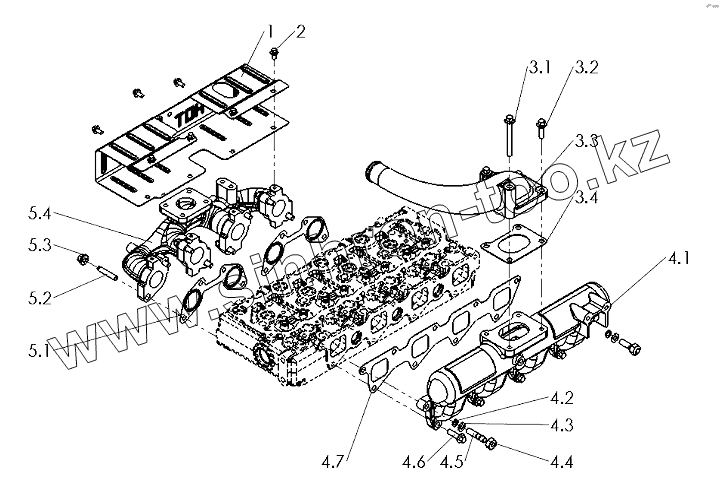

Каталог запасных частей к технике: Raywin YC4D2455-D39. R7000-1008000 Intake And Exhaust Manifold Assembly
1
2
3.1
3.2
3.3
3.4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
5.1
5.2
5.3
5.4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| R7000-1008000 | R7000-1008000 | Intake and exhaust manifold assembly | |
| 1 | R7000-1008211A | Exhaust manifold cover | |
| 2 | Q1840610T1F32 | Bolt | |
| 3 | R7000-1008500 | Air intake pipe component | |
| 3.1 | Q1840875T1F32 | Bolt | |
| 3.2 | Q1840825T1F32 | Bolt | |
| 3.3 | R7000-1008102 | Air intake pipe | |
| 3.4 | R3000-1008105B | Air intake pipe spacer | |
| 4 | R3000-1008100 | Air intake manifold component | |
| 4.1 | R7000-1008001A | Air intake manifold | |
| 4.2 | Q40308F9 | Washer | |
| 4.3 | Q40108T27F32 | Washer | |
| 4.4 | Q340B08T2F32 | Nut | |
| 4.5 | Q1200830T1F9 | Bolt | |
| 4.6 | Q1840830T1F32 | Bolt | |
| 4.7 | R3000-1008104B | Air intake manifold spacer | |
| 5 | R7000-1008200 | Exhaust manifold component | |
| 5.1 | R3000-1008250A | Exhaust manifold spacer | |
| 5.2 | R3000-1008207 | Stud | |
| 5.3 | R3000-1008206 | Air intake manifold | |
| 5.4 | R7000-1008204A | Exhaust manifold |
