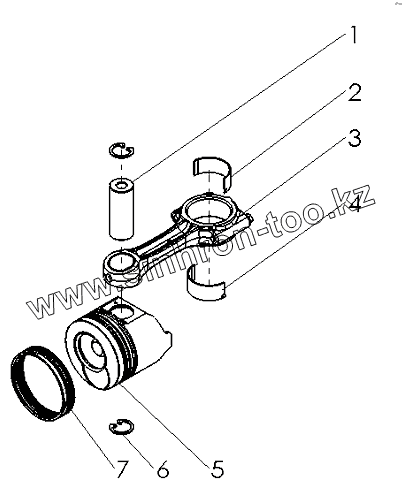

Каталог запасных частей к технике: Raywin YC4D2455-D39. R3000-1004000 Piston& Connecting Rod Assembly
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| R3000-1004000 | R3000-1004000 | Piston& connecting rod assembly | |
| 1 | R3000-1004004 | Connecting rod pin | |
| 2 | R3000-1004007 | Bearing shell | |
| 3 | R3000-1004200A | Connecting rodcomponent | |
| 3.1 | R3000-1004202 | Connecting rod bushing | |
| 3.2 | R3000-1004204 | Bolt | |
| 3.3 | R3000-1004201A | Connecting rod shank | |
| 4 | R3000-1004006 | Upper bearing shell | |
| 5 | R3000-1004001 | Piston | |
| 6 | Q43028F9 | Retaining ring | |
| 7 | R3000-1004040 | Piston ring assembly | |
| 7.1 | R3000-1004002 | Compression ring | |
| 7.2 | R3000-1004003 | Wiper ring | |
| 7.3 | R3000-1004100SF1 | Oil ring parts | |
| 7.3.1 | R3000-1004101 | Oil ring body | |
| 7.3.2 | R3000-1004102 | Last spring | |
| 7.3.3 | R3000-1004103 | Last spring joint |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
