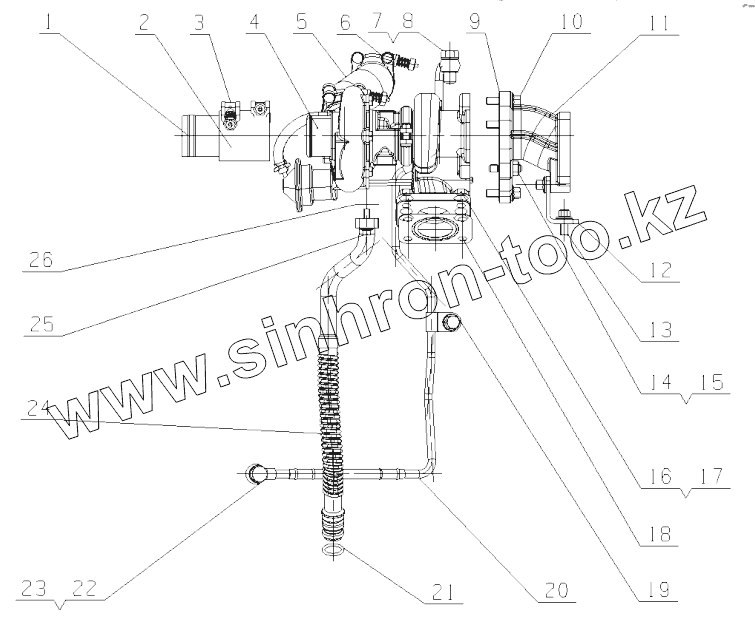

Каталог запасных частей к технике: Raywin 4D24T00, 4D2402. R3000-1118000 Turbocharger Assembly(T)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	R3000-1118011		Connection pipe
2	R3000-1118701		Connection pipe
3	Q67657		Hoop
4	R3000-1118100-752		Turbocharger
5	R7000-1118090		Connection pipe
6	Q/67645		Hoop
7	Q/YC901-1C12125		Bolt
8	Q/YC901-3C12		Washer
9	R3000-1118003		Gasket
10	YC3-0825TF2		Bolt
11	R3000-1118502		After turbine pipe
12	R3000-1118542		Support
13	YC3-0816TF2		Bolt
16	R3000-1118008		Nut
17	R3000-1118001		Double end studs
18	R3000-1118002		Gasket
19	Q1840812TF2		Bolt
20	R3000-1118240		Oil inlet pipe
21	YC208-B01700F		O-Ring
22	Q/YC901-1C12125		Bolt
23	Q/YC901-3C12		Washer
24	R3000-1118340		Oil return pipe component
25	Q1840620TF2		Bolt
26	R3000-1118301		Gasket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
