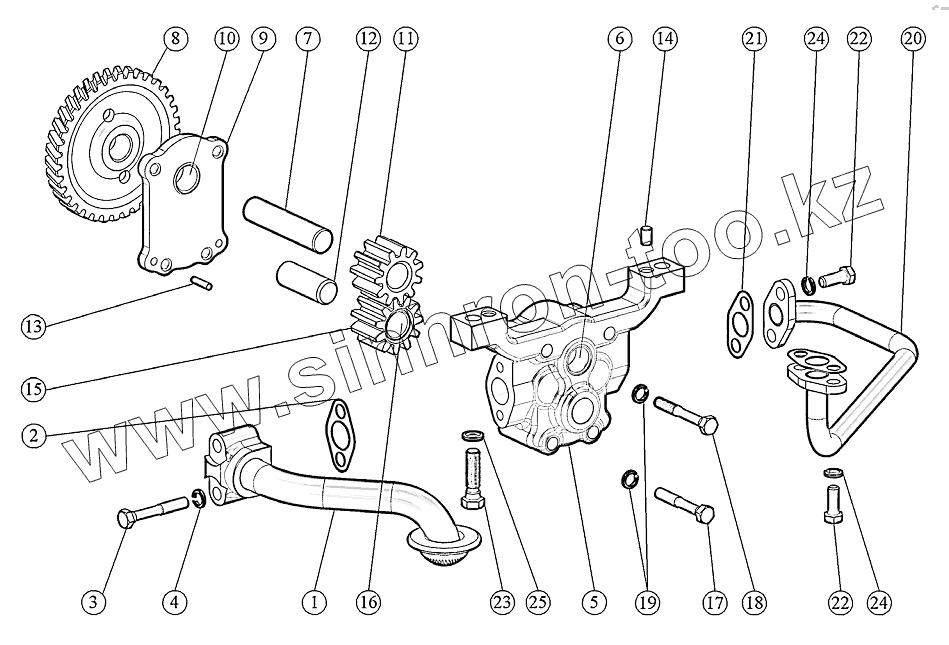

Каталог запасных частей к технике: ММЗ-3LD. Установка масляного насоса.
1
2
3
4
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3LD-1010000 | 3LD-1010000 | Установка приемника масляного насоса | |
| 3LD-1400010 | 3LD-1400010 | Установка масляного насоса | |
| 50-1403110-Б | 50-1403110-Б | Шестерня масляного насоса ведомая | |
| 240-1403150 | 240-1403150 | Крышка | |
| 3LD-1403125 | 3LD-1403125 | Вал | |
| 3LD-1403020 | 3LD-1403020 | Корпус масляного насоса | |
| 3LD-1403010 | 3LD-1403010 | Насос масляный | |
| 1 | 3LD-1010010 | Маслоприемник | |
| 2 | 50-1402053 | Прокладка фланца | |
| 3 | М8-6gx45.88.35.016 | Болт | |
| 4 | 8Т.65Г.06 | Шайба | |
| 5 | 3LD-1403025 | Корпус масляного насоса | |
| 6 | А57.03.026-А | Втулка корпуса | |
| 6 | 22008216 | Втулка корпуса | |
| 7 | 3LD-1403052 | Валик масляного насоса | |
| 8 | 3LD-1403228 | Шестерня привода масляного насоса | |
| 9 | 240-1403155 | Крышка | |
| 10 | 22008318 | Втулка корпуса | |
| 10 | 50-1403012-Б | Втулка крышки | |
| 10 | А57.03.027-А | Втулка крышки | |
| 11 | 50-1403075-В | Шестерня масляного насоса ведущая | |
| 12 | 50-1403125-Б | Палец | |
| 13 | 50-1403233 | Штифт установочный | |
| 14 | 240-1002044 | Штифт | |
| 15 | 50-1403115-Б | Шестерня | |
| 16 | 22008427 | Втулка промежуточной шестерни | |
| 16 | А57.03.028-А | Втулка промежуточной шестерни | |
| 16 | Д08-002-А | Втулка корпуса масляного насоса | |
| 17 | М8-6gx50.88.35.016 | БОЛТ | |
| 18 | М8-6gx55.88.35.016 | Болт | |
| 19 | 8Т.65Г.06 | Шайба | |
| 20 | 3LD-1403015 | Патрубок отводящий | |
| 21 | 50-1403033 | Прокладка фланца | |
| 22 | М8-6gx20.88.35.016 | Болт | |
| 23 | М10-6gx35.88.35.016 | Болт | |
| 24 | 8Т.65Г.06 | Шайба | |
| 25 | 10ОТ.65Г.06 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
