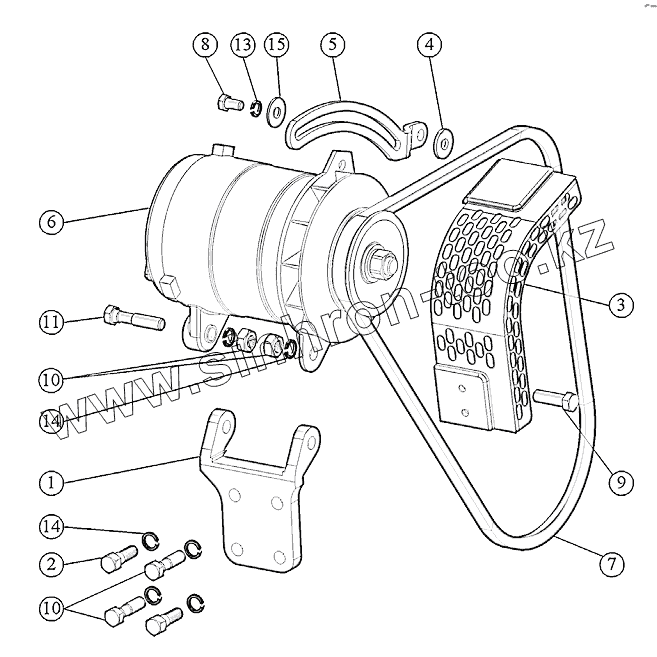

Каталог запасных частей к технике: ММЗ-3LD. Установка генератора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3LD-3701040-Б-01 | 3LD-3701040-Б-01 | Установка генератора | |
| 3LD-3701040-Б | 3LD-3701040-Б | Установка генератора | |
| 1 | 260-3701056 | Кронштейн | |
| 2 | 260-3701068 | Болт | |
| 3 | 245-3701060-А | Щиток | |
| 4 | 50-1002073 | Шайба упорная | |
| 5 | 3LD-3703063 | Планка | |
| 6 | Г9721.3701.3 | Генератор | |
| 7 | XPA1090QUAD-POWERIII | Ремень | |
| 8 | М8-6gx14.88.35.016 | Болт | |
| 9 | М10-6gx30.88.35.016 | Болт | |
| 9 | М10-6gx35.88.35.016 | Болт | |
| 10 | М10-6gx35.88.35.016 | Болт | |
| 11 | М10-6gx45.88.35.016 | Болт | |
| 12 | М10-6Н.6.016 | Гайка | |
| 13 | 8Т.65Г.06 | Шайба | |
| 14 | 1065Г06 | Шайба | |
| 15 | А8.01.08кп.016 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
