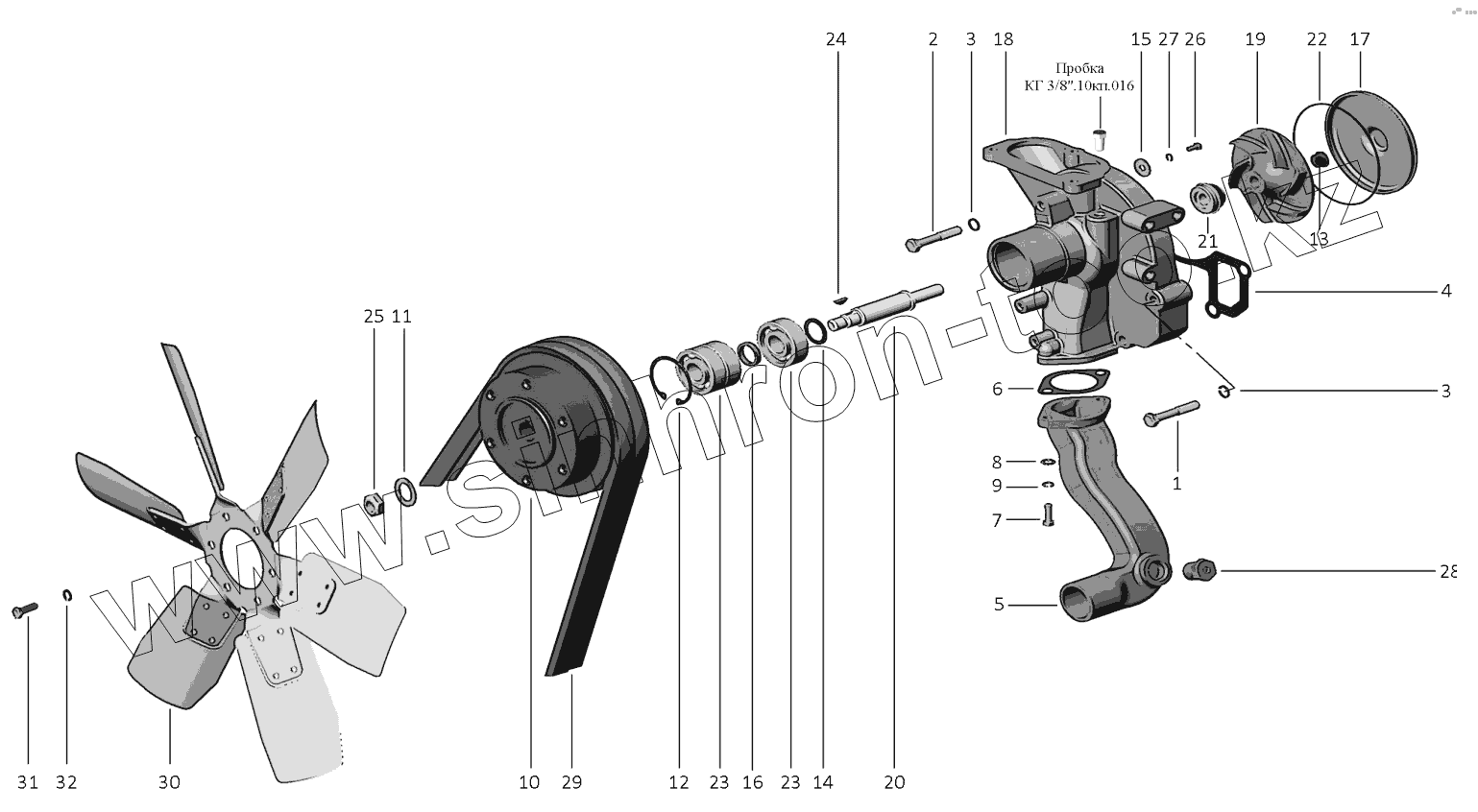

Каталог запасных частей к технике: ММЗ Д-260S3A. Установка насоса водяного. Установка вентилятора.
260-1307117-03
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
29
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1307117-03 | 260-1307117-03 | Насос водяной | |
| 1 | М12-6gx65.88.35.016 | Болт | |
| 2 | М12-6gx70.88.35.016 | Болт | |
| 3 | 12Т.65Г.016 | Шайба | |
| 4 | 260-1307023 | Прокладка насоса | |
| 5 | 260-1307046-Б | Патрубок | |
| 6 | 260-1307049 | Прокладка | |
| 7 | М8-6gx25.88.35.016 | Болт | |
| 8 | 8Т.65Г.016 | Шайба | |
| 9 | А 8.01.08КП.016 | Шайба | |
| 10 | 260-1307131-Б | Шкив | |
| 10 | 260.4-1307129 | Шкив | |
| 11 | 50-1005161 | Шайба | |
| 12 | 240-1307064 | Кольцо стопорное | |
| 13 | 240-1307075 | Заглушка | |
| 14 | 245-1307094 | Кольцо упорное | |
| 15 | 260-1307063 | Шайба | |
| 15 | 600-1118166.01 | Шайба | |
| 16 | 260-1307084 | Втулка | |
| 17 | 260-1307120-Б | Крышка насоса | |
| 18 | 260-1307125-01 | Корпус насоса | |
| 19 | 260-1307132-01 | Крыльчатка | |
| 20 | 260-1307151-В | Валик насоса | |
| 21 | Sp/1341 | САЛЬНИК ВОДЯНОГО НАСОСА | |
| 21 | DYS-16-00 | Сальник водяного насоса торцевое уплотнение | |
| 22 | 115-120-30-2-1 | Кольцо | |
| 23 | 1160305 А | Подшипник шариковый радиальный | |
| 24 | ШПОНКА5х7,5 | Шпонка | |
| 25 | М16х1,5-10-А3G | Гайка | |
| 26 | М6-6gx12.88.35.016 | Болт | |
| 27 | 6.65Г.016 | Шайба | |
| 28 | КГ 3/4".10КП.016 | ПРОБКА | |
| 29 | I-11x10-1280 Lp | Ремень | |
| 29 | SPA (11-10)-1280 Lw | Ремень | |
| 29 | SPA-1280 | РЕМЕНЬ | |
| 29 | SPA-1280 | РЕМЕНЬ | |
| 30 | 260-1308050-А | Вентилятор | |
| 30 | ИЖКС.632558.005 | Вентилятор | |
| 31 | М8-6gx25.88.35.016 | Болт | |
| 32 | 8.65Г.016 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
