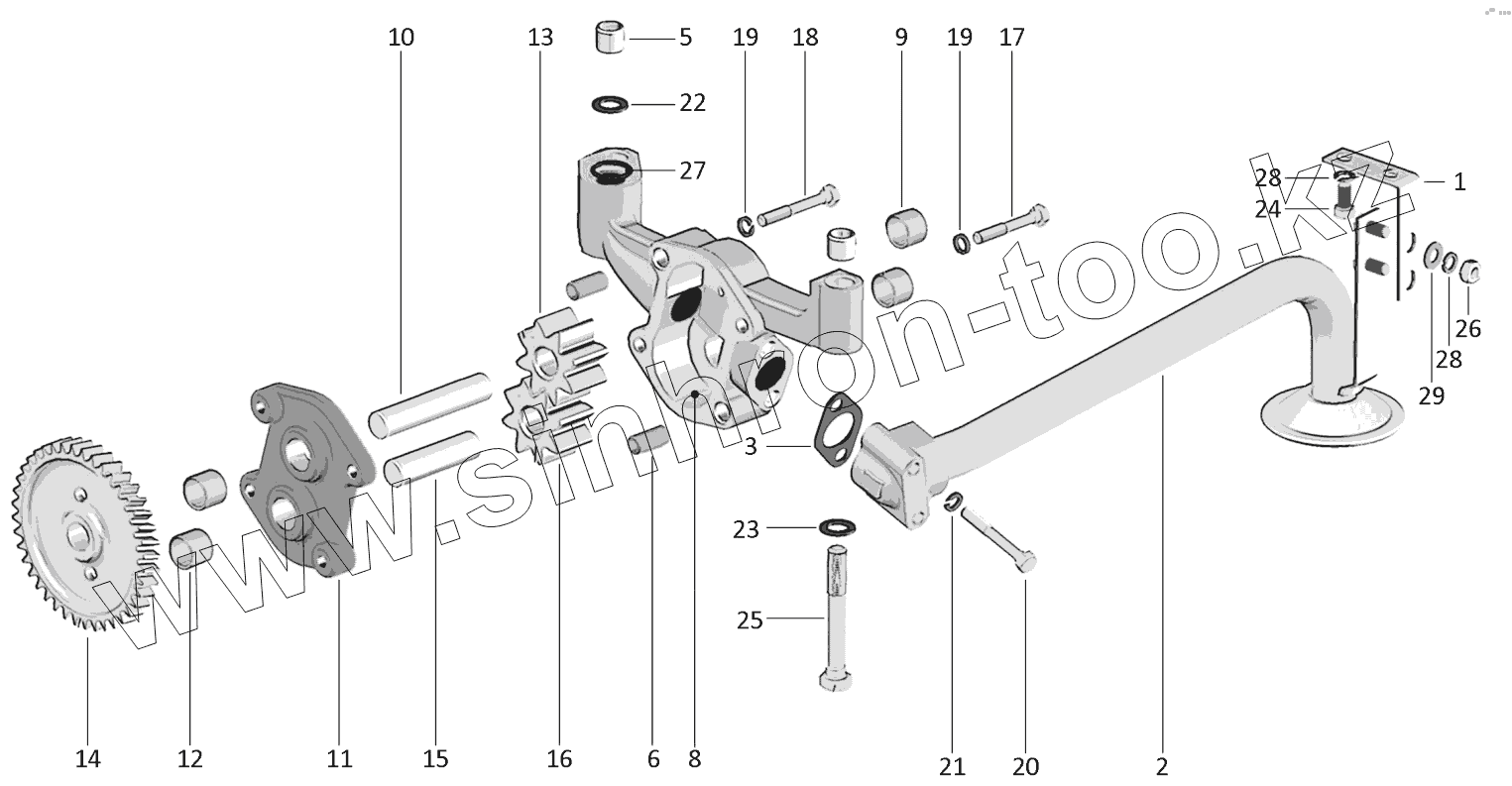

Каталог запасных частей к технике: ММЗ Д-260S3A. Установка насоса масляного
263-1011070-Б
263-1011040-Б
263-1011020-Б
263-1011010-Б
1
2
3
5
6
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 263-1011030-Б | 263-1011030-Б | Корпус масляного насоса | |
| 263-1011070-Б | 263-1011070-Б | Шестерня ведомая | |
| 263-1011040-Б | 263-1011040-Б | Вал | |
| 263-1011020-Б | 263-1011020-Б | Насос масляный | |
| 263-1011010-Б | 263-1011010-Б | Насос с маслоприёмником | |
| 1 | 263-1010021 | Кронштейн | |
| 2 | 263-1010010 | Маслоприёмник | |
| 3 | 260-1011012 | Прокладка | |
| 4 | 260-1011026 | Заглушка | |
| 5 | 260-1011027 | Штифт | |
| 6 | 263-1011026 | Штифт | |
| 7 | 263-1011029 | Пробка технологическая | |
| 8 | 263-1011031-Б | Корпус масляного насоса | |
| 9 | А57.03.026-А | Втулка корпуса | |
| 10 | 263-1011027-Б | Валик ведущий | |
| 11 | 263-1011050 | Крышка масляного насоса | |
| 12 | А57.03.027-А | Втулка крышки | |
| 13 | 263-1011071-Б | Шестерня | |
| 14 | 240-1403228 | Шестерня привода | |
| 15 | 263-1011025-Б | Валик ведомый | |
| 16 | 263-1011071-Б | Шестерня | |
| 17 | М8-6gx50.88.35.016 | БОЛТ | |
| 18 | М8-6gx55.88.35.016 | Болт | |
| 19 | 8Т.65Г.06 | Шайба | |
| 20 | М8-6gx55.88.35.016 | Болт | |
| 21 | 8Т.65Г.06 | Шайба | |
| 22 | 263-1011077 | Шайба | |
| 23 | 245-3701069 | Шайба | |
| 24 | М8-6gx16.88.35.016 | Болт | |
| 25 | М12-6gx80.88.35.016 | Болт | |
| 26 | М8-6Н.6.016 (S13) | Гайка | |
| 27 | 020-025-30-2-5 | Кольцо | |
| 27 | 19,50х3,00 FPM 75 | Кольцо | |
| 28 | 8Т.65Г.06 | Шайба | |
| 29 | А 8.01.08кп.016 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
