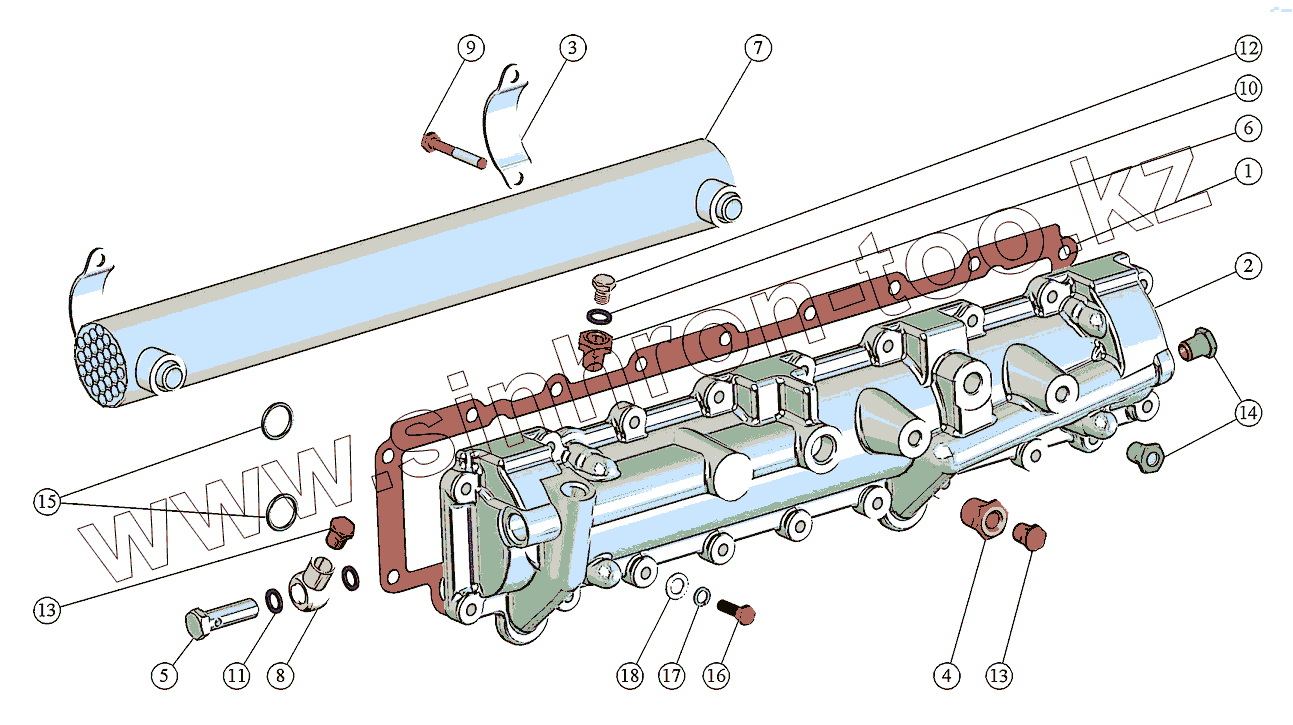

Каталог запасных частей к технике: ММЗ Д-260.7C. Установка теплообменника
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1013010-04 | 260-1013010-04 | Теплообменник | |
| 260-1013000-04 | 260-1013000-04 | Установка теплообменника | |
| 1 | 260-1013002 | Прокладка | |
| 2 | 260-1013011-01 | Скоба | |
| 3 | 260-1013012-Б | Скоба | |
| 4 | 260-1013017 | Пробка | |
| 5 | 260-1013018 | Болт штуцера | |
| 6 | 260-1013019 | Пробка | |
| 7 | ИЖКС.065111.001 | ТЕПЛООБМЕННИК | |
| 7 | 260.00.001-03 | СЕРДЦЕВИНА ОХЛАДИТЕЛЯ | |
| 7 | 260-1013020-Б | ТЕПЛООБМЕННИК ЖИДКОСТНО-МАСЛЯНЫЙ | |
| 7 | 260-1013020-А | Радиатор жидкостно-масляный | |
| 8 | 260-1013112 | Угольник | |
| 9 | 260-1013028 | Болт | |
| 10 | 245-1104788 | Прокладка | |
| 11 | 245-1104798 | Кольцо уплотнительное | |
| 12 | 240-1003281 | Пробка | |
| 13 | КГ1/4dm.10КП.016 | Пробка | |
| 14 | КГ3/8dm.10КП.016 | Пробка | |
| 15 | 020-025-30-2-5 | Кольцо | |
| 16 | М8-6gХ25.88.35.016 | Болт | |
| 17 | 8Т65Г06 | ШАЙБА | |
| 18 | А8.01.08КП.016 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
