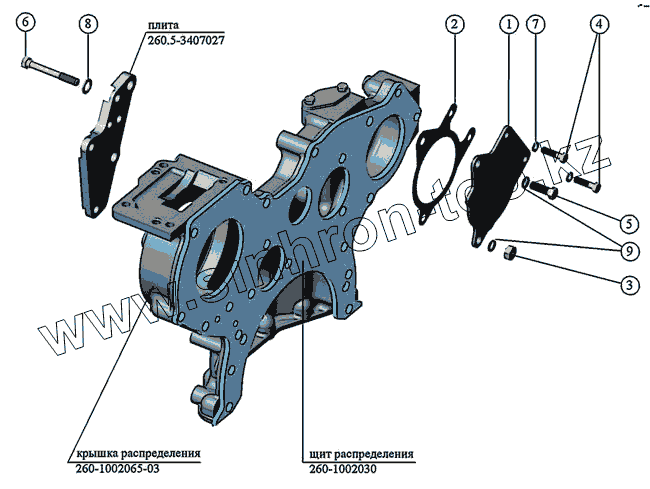

Каталог запасных частей к технике: ММЗ Д-260.5Е3 / Д-260.12Е3. Установка крышки
/8.gif)
260-1002065-03
260-1002030
260.5-3407027
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-3407050-01 | 260-3407050-01 | УСТАНОВКА КРЫШКИ | |
| 260-1002065-03 | 260-1002065-03 | КРЫШКА РАСПРЕДЕЛЕНИЯ | |
| 260-1002030 | 260-1002030 | Щит распределения | |
| 260.5-3407027 | 260.5-3407027 | ПЛИТА | |
| 1 | 260-3407068 | Крышка | |
| 2 | 260-3407075 | Прокладка | |
| 3 | М10-6Н.6.016(S16) | Гайка | |
| 4 | М8-6gХ30.88.35.016 | Болт | |
| 5 | М10-6gХ30.88.35.016 | Болт | |
| 6 | М10-6gХ80.88.35.016 | БОЛТ | |
| 7 | 8Т 65Г 06 | ШАЙБА | |
| 8 | А10.01.08КП.016 | ШАЙБА | |
| 9 | 10 65Г 06 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
