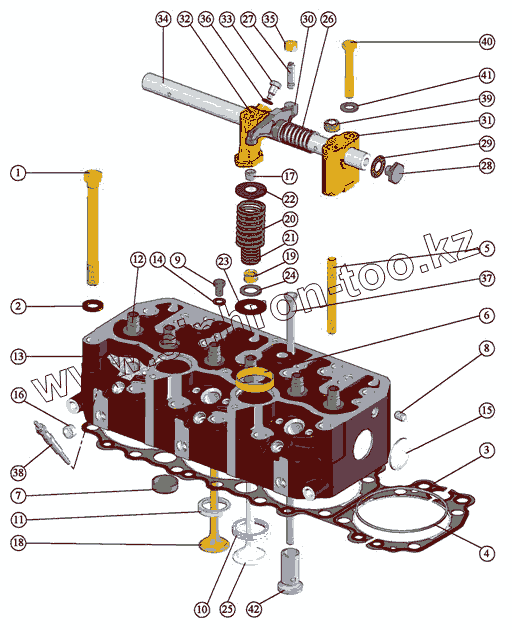

Каталог запасных частей к технике: ММЗ Д-260.5Е3 / Д-260.12Е3. Установка головок цилиндров
/2.gif)
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
17
18
18
18
19
20
20
20
20
20
20
20
20
21
21
21
21
22
23
24
25
25
25
25
25
26
26
26
27
28
29
30
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-1003075-01 | 260-1003075-01 | ПРОКЛАДКА ГОЛОВОК | |
| 260-1003012-А2-01 | 260-1003012-А2-01 | ГОЛОВКА ЦИЛИНДРОВ | |
| 260-1003013-А2-01 | 260-1003013-А2-01 | ГОЛОВКА ЦИЛИНДРОВ | |
| 260-1003010-А2-05 | 260-1003010-А2-05 | УСТАНОВКА ГОЛОВОК ЦИЛИНДРОВ | |
| 1 | 260-1003124-01 | Болт | |
| 2 | 245-1005128 | Шайба | |
| 3 | 7.12.260-1003025 | Прокладка головок | |
| 4 | 260-1003031-А1 | Кольцо | |
| 5 | 240-1003112 | ШПИЛЬКА СТОЙКИ | |
| 6 | 50-1003103-А | Стакан | |
| 7 | 240-1003027-А2 | Заглушка | |
| 8 | 240-1003037 | Заглушка | |
| 9 | 240-1003281 | Пробка | |
| 10 | 245-1003018-Б1 | Седло клапана впускного | |
| 10 | 245-1003018-Б2 | СЕДЛО КЛАПАНА ВПУСКНОГО | |
| 10 | 260-1003018 | Седло клапана впускного | |
| 11 | 245-1003019-Б2 | СЕДЛО КЛАПАНА ВЫПУСКНОГО | |
| 11 | 245-1003019 | Седло клапана выпускного | |
| 11 | 245-1003019-Б1 | Седло клапана выпускного | |
| 12 | 245-1007032 | Втулка клапана направляющая | |
| 13 | 260-1003015-А2-01 | ГОЛОВКА ЦИЛИНДРОВ | |
| 14 | 36-1104788 | Кольцо | |
| 15 | 45-08КП.Ц9.ХР | Заглушка | |
| 16 | Д02-003-А | Заглушка | |
| 17 | 50-1007053-А1 | Сухарь клапана | |
| 17 | 50-1007053-А2 | Сухарь клапана | |
| 18 | 240-1007015-Б6 | Клапан выпускной | |
| 18 | 240-1007015-Б7 | Клапан выпускной | |
| 18 | 240-1007015-Б9 | Клапан выпускной | |
| 19 | 240-1007020-Б | Манжета уплотнительная клапана | |
| 20 | 240-1007045-А10 | ПРУЖИНА КЛАПАНА НАРУЖНАЯ | |
| 20 | 240-1007045-А9 | ПРУЖИНА КЛАПАНА НАРУЖНАЯ | |
| 20 | 240-1007045-А8 | ПРУЖИНА КЛАПАНА НАРУЖНАЯ | |
| 20 | 240-1007045-А7 | ПРУЖИНА КЛАПАНА НАРУЖНАЯ | |
| 20 | 240-1007045-А4 | Пружина клапана наружная | |
| 20 | 240-1007045-А6 | ПРУЖИНА КЛАПАНА НАРУЖНАЯ | |
| 20 | 240-1007045-А2 | Пружина клапана наружная | |
| 20 | 240-1007045-А3 | Пружина клапана наружная | |
| 21 | 240-1007046-А2 | ПРУЖИНА КЛАПАНА ВНУТРЕННЯЯ | |
| 21 | 240-1007046-А3 | Пружина клапана внутренняя | |
| 21 | 240-1007046-А4 | Пружина клапана внутренняя | |
| 21 | 240-1007046-А5 | ПРУЖИНА КЛАПАНА ВНУТРЕННЯЯ | |
| 22 | 240-1007048 | Тарелка пружин клапана | |
| 23 | 240-1007054 | Шайба пружины клапана нижняя | |
| 24 | 240-1007055 | Шайба пружины клапана верхняя | |
| 25 | 260-1007014 | Клапан впускной | |
| 25 | 260-1007100 | Механизм коромысел | |
| 25 | 260-1007014-А1 | Клапан впускной | |
| 25 | 260-1007014-А | Клапан впускной | |
| 25 | 245-1007014 | Клапан впускной | |
| 26 | 50-1007103-А | Пружина оси коромысел | |
| 26 | 50-1007103-А1 | Пружина оси коромысел | |
| 26 | 50-1007103-А2 | Пружина оси коромысел | |
| 27 | 50-1007175-Б1 | Винт регулировочный | |
| 28 | 50-1007182 | Пробка оси коромысел | |
| 29 | 50-1007183 | Шайба пробки | |
| 30 | 50-1007212-А4 | Коромысло клапана со втулками | |
| 30 | 260-1004158-Е | ВКЛАДЫШ ШАТУННОГО ПОДШИПНИКА | |
| 31 | 240-1007151-Б-01 | Стойка оси коромысел крайняя | |
| 32 | 240-1007152-Б-01 | Стойка оси коромысел средняя | |
| 33 | 240-1007185 | Фиксатор оси коромысел | |
| 34 | 260-1007102-А | Ось коромысел | |
| 35 | Д02-063 | Гайка | |
| 36 | 10 65Г 06 | ШАЙБА | |
| 37 | 260-1007310 | Штанга | |
| 37 | 260-1007310-А | Штанга | |
| 38 | 11 720 720 | СВЕЧА НАКАЛИВАНИЯ | |
| 38 | СН-07-23 | Свеча накаливания АЕТ Тolmin (Словения) или свеча накаливания ФГУП УАПО г. Уфа | |
| 39 | М12-6Н.6(S18) | Гайка | |
| 40 | М12-6gХ85.88.35.016 | БОЛТ | |
| 41 | А12.01.08КП.016 | ШАЙБА | |
| 42 | 240-1007375-А | Толкатель клапана | |
| 42 | 240-1007375-А1 | Толкатель клапана | |
| 42 | 240-1007375-А2 | Толкатель клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
