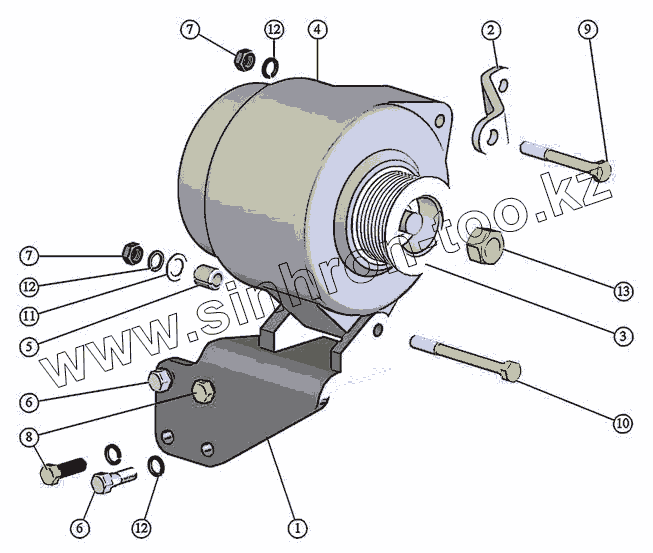

Каталог запасных частей к технике: ММЗ Д-260.5Е3 / Д-260.12Е3. Установка генератора
/24.gif)
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260.5-3701050-Ж-01 | 260.5-3701050-Ж-01 | УСТАНОВКА ГЕНЕРАТОРА | |
| 260.5-3701110-01 | 260.5-3701110-01 | ГЕНЕРАТОР СО ШКИВОМ | |
| 1 | 260.5-3701056-Ж | КРОНШТЕЙН | |
| 2 | 260.5-3701063-Ж-01 | ПЛАНКА | |
| 3 | 260.5-3701051-3 | ШКИВ | |
| 4 | AAN 5124 | ГЕНЕРАТОР | |
| 5 | 260-3701057 | ВТУЛКА РАЗРЕЗНАЯ | |
| 6 | 260-3701068 | Болт | |
| 7 | М10-6Н.6.016 (S17) | ГАЙКА | |
| 8 | М10-6gХ30.88.35.016 | Болт | |
| 9 | М10-6gХ80.88.35.016 | БОЛТ | |
| 10 | М10-6gХ100.88.35.016 | БОЛТ | |
| 11 | 10.01.08КП.016 | Шайба | |
| 12 | 10 65Г 06 | ШАЙБА | |
| 13 | М16х1,5 | ГАЙКА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
