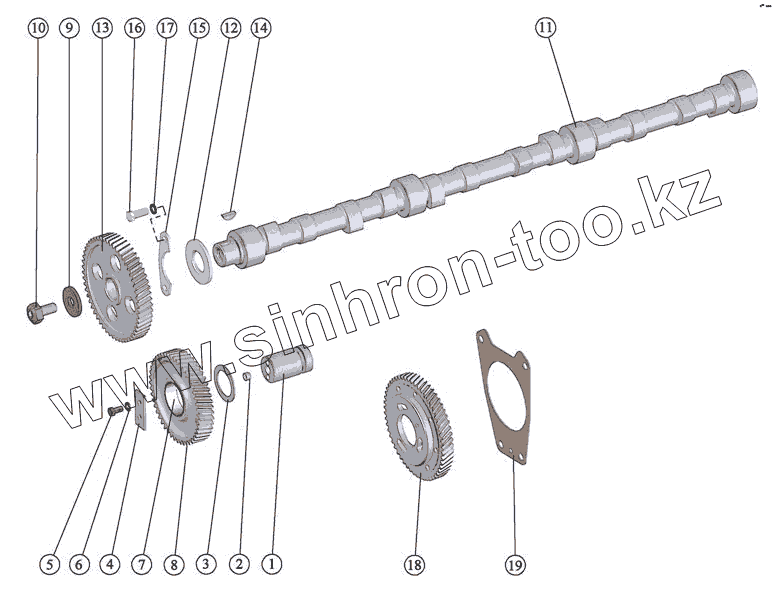

Каталог запасных частей к технике: ММЗ Д-260.5Е3 / Д-260.12Е3. Распределительный механизм
/5.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1006250-В | 50-1006250-В | Палец (8, 15) | |
| 260-1006020-А-01 | 260-1006020-А-01 | ВАЛ РАСПРЕДЕЛИТЕЛЬНЫЙ | |
| 260-1006010-А1-01 | 260-1006010-А1-01 | УСТАНОВКА ВАЛА | |
| 260-1006240-В | 260-1006240-В | ШЕСТЕРНЯ ПРОМЕЖУТОЧНАЯ СО ВТУЛКОЙ | |
| 1 | 50-1006252-В1 | Палец | |
| 2 | 50-1005021-А | Заглушка | |
| 3 | 50-1006253 | Кольцо упорное | |
| 4 | 50-1006254 | Шайба упорная | |
| 5 | М8-6gХ16.88.35.016 | Болт | |
| 6 | 8T 65Г 06 | ШАЙБА | |
| 7 | 50-1006246-Б | Втулка | |
| 8 | 260-1006244-В | ШЕСТЕРНЯ ПРОМЕЖУТОЧНАЯ | |
| 9 | 50-1006018 | Шайба упорная | |
| 10 | 245-1006020 | Болт специальный | |
| 11 | 260-1006015-Б | ВАЛ РАСПРЕДЕЛИТЕЛЬНЫЙ | |
| 12 | 260-1006017 | Шайба | |
| 13 | 260-1006214-В | ШЕСТЕРНЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА | |
| 14 | 6Х9 | Шпонка | |
| 15 | 260-1006021 | Планка | |
| 16 | М10-6gХ25.88.35.016 | БОЛТ | |
| 17 | 10 65Г 06 | ШАЙБА | |
| 18 | 263-1006312 | ШЕСТЕРНЯ ПРИВОДА ТОПЛИВНОГО НАСОСА | |
| 19 | 260-1111104 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
