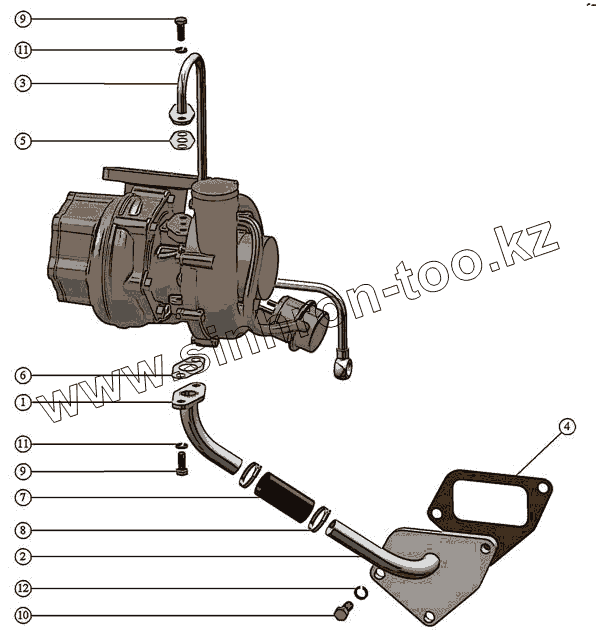

Каталог запасных частей к технике: ММЗ Д-260.5Е3 / Д-260.12Е3. Маслопроводы турбокомпрессора
/20.gif)
1
2
3
4
5
6
7
8
9
9
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260.12-1118005 | 260.12-1118005 | МАСЛОПРОВОДЫ ТУРБОКОМПРЕССОРА | |
| 1 | 260.12-1118010 | ТРУБКА СЛИВНАЯ | |
| 2 | 260.12-1118015 | ФЛАНЕЦ | |
| 3 | 260.12-1118030 | ТРУБКА ПОДВОДЯЩАЯ | |
| 4 | 260-1028001 | Прокладка | |
| 5 | 245-1118016 | Прокладка | |
| 6 | 245-1118034-Б | Прокладка | |
| 7 | 20х29-1.6 | РУКАВ L= 60мм | |
| 8 | 20-32 "NORMA-TORRO" | ХОМУТ | |
| 9 | М8-6gХ20.88.35.016 | Болт | |
| 10 | М10-6gХ25.88.35.016 | БОЛТ | |
| 11 | 8T 65Г 06 | ШАЙБА | |
| 12 | 10 65Г 06 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
