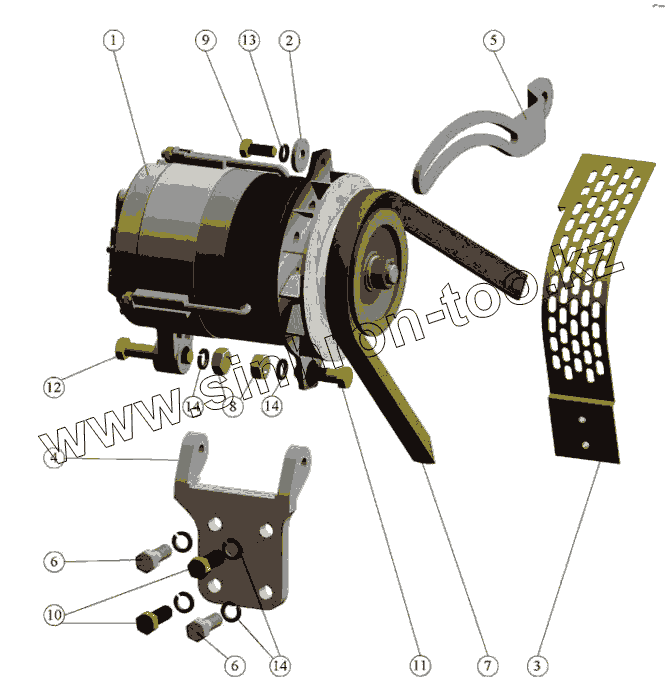

Каталог запасных частей к технике: ММЗ Д–260.1 / Д-260.2. Установка генератора
260-3701050-А-02
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260-3701050-А-02 | 260-3701050-А-02 | УСТАНОВКА ГЕНЕРАТОРА | |
| 1 | Г9695.3701-1 | ГЕНЕРАТОР | |
| 2 | 50-1002073 | Шайба упорная | |
| 3 | 240-3701060-Б | Щиток | |
| 4 | 260-3701056 | Кронштейн | |
| 5 | 260-3701063-А | Планка | |
| 6 | 260-3701068 | Болт | |
| 7 | SPA-1157 | Ремень | |
| 8 | M10-6H.6.016 | Гайка | |
| 9 | M8-6gx20.88.35.016 | Болт | |
| 10 | M10-6gx30.88.35.016 | Болт | |
| 11 | M10-6gx35.88.35.016 | Болт | |
| 12 | M10-6gx50.88.35.016 | Болт | |
| 13 | 8T 65Г 06 | ШАЙБА | |
| 14 | 10 65Г 06 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
